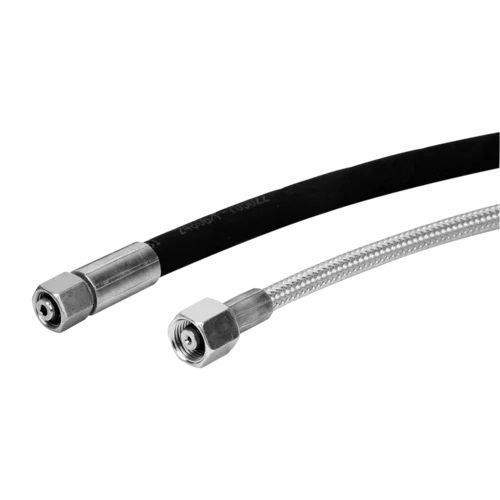

Hochdruckschlauch F9.361 series

Hydraulikfür HydrauliksystemeMehrschicht

Hochdruckschläuche werden zur Energie- und Signalübertragung in Hydraulikanlagen verwendet. Dies gilt vor allem für den Anschluss beweglicher Elemente, aber auch für die Verbindung von hydraulischen Baugruppen, die nicht auf einer gemeinsamen Basis befestigt sind, z. B. Pumpenaggregat und Spannvorrichtung. Schlauchaufbau Hochdruckschläuche bestehen je nach Betriebsdruck und Nennweite aus einer oder mehreren Lagen Draht- oder Textilgeflecht bzw. Spiraleinlagen. 1: Innenschicht 2: Einlage 3: Außenschicht 4: Schlauchwand 5: Zwischenschicht Schlauchverbindung Anschlussfertig wird der Hochdruckschlauch erst durch die an beiden Enden fest verpresste Schlaucharmaturen. 1: Schlauch 2: Nippel 3: Fassung 4: Überwurfmutter 5: Schlaucharmatur Lebensdauer Einbauhinweise Die Verwendungsdauer einschließlich Lagerdauer soll 6 Jahre nicht überschreiten, die reine Lagerdauer 2 Jahre. Hohe Temperatur, häufige Bewegungsspiele oder hohe Impulsfrequenzen können die Verwendungsdauer verkürzen.
