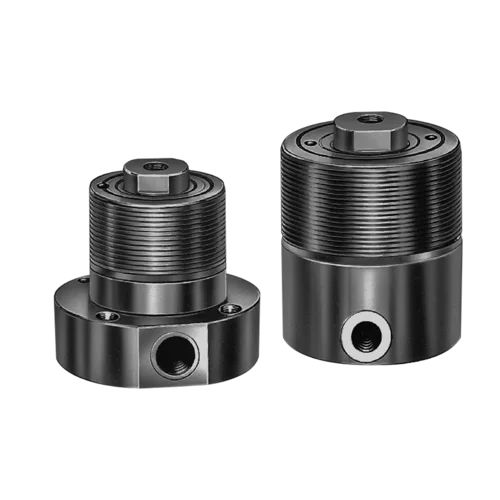

Hydraulikzylinder B1.7441 series

doppeltwirkendeinfachwirkend

Ausführung mit Innengewinde einfach und doppelt wirkend max. Betriebsdruck 500 bar Hohlkolbenzylinder eignen sich hervorragend zum Spannen von Werkstücken, die eine durchgehende Bohrung oder Öffnung haben. Der Kolben hat eine Durchgangsbohrung mit Innengewinde. In Verbindung mit einer Zug­stange und einer Vorsteckscheibe gibt es vielfältige Einsatzmöglichkeiten (siehe Anwen­dungsbeispiele). Nachdem das Werkstück von Hand eingelegt und zentriert wurde, kann die Vorsteckscheibe auf den Zugbolzen geschoben und dann hyd­raulisch gespannt werden. Im Vergleich zu einer mechanischen Spannung mit Spannschrauben hat das wesentliche Vor­teile: Die Spannkraft ist exakt und wiederholgenau hydraulisch einstellbar Der Bediener kann sich voll auf die richtige Lage des Werkstücks konzentrieren Eine wesentliche Zeitersparnis
