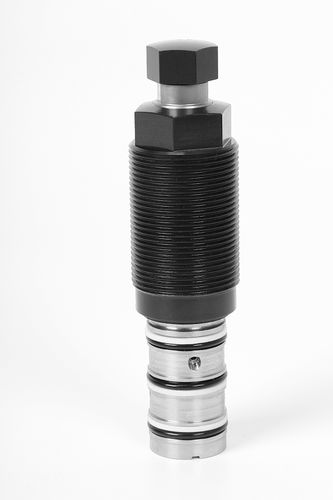

Hydraulikzylinder B1.943 series

doppeltwirkendeinfachwirkend

3 Funktionsarten, Metallabstreifkante optionale Anlagekontrolle einfach wirkend max. Betriebsdruck 500 bar Hydraulische Abstützelemente werden zum Abstützen von Werkstücken verwendet und verhindern deren Vibration und Durchbiegung während der Bearbeitung. Die Einschraub-Bauform ermöglicht den platzsparenden direkten Einbau in den Vorrichtungskörper. Die Hydraulikölzufuhr und die Belüftung übernehmen gebohrte Kanäle. Im Gehäuse der Einschraub-Abstützelemente ist eine dünnwandige Klemmbuchse integriert, die bei Druckbeaufschlagung einen beweglichen Stützbolzen ringförmig festklemmt. Für das Anlegen des Stützbolzen an das Werkstück gibt es 3 Funktionsarten: Federkraft Pneumatisch Hydraulisch und Federkraft Die korrekte Anlage am Werkstück kann mit der optionalen pneumatischen Anlagekontrolle überprüft werden. Das Gehäuse mit Metallabstreifkante schützt den darunter liegenden FKM-Abstreifer vor groben und heißen Spänen.
