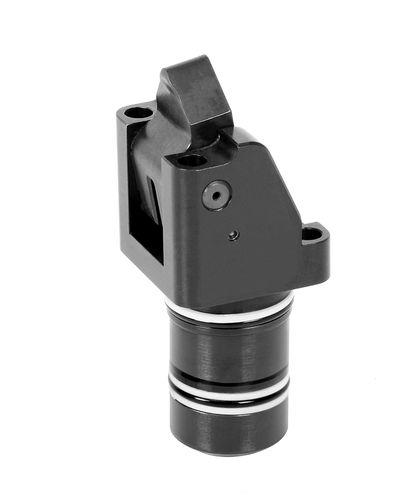

Doppeltwirkender hydraulischer Hebelspanner B 1.829 series

einfachwirkendkompakthydraulisch

Der Flachhebelspanner ist ein kompaktes hydraulisches Spannelement für Spannvorrichtungen mit Ölzuführung über gebohrte Kanäle. Durch den minimalen Platzbedarf ist der Flachhebelspanner besonders für Vorrichtungen geeignet, bei denen nur wenig Platz für den Einbau hydraulischer Spannelemente vorhanden ist. Der flache Spannhebel ermöglicht die Bearbeitung von Flächen, die nur wenige Millimeter über dem Spannpunkt liegen. Bei zeit- und taktgebundenen Anlagen sind doppelt wirkende Ausführungen vorteilhaft, weil der Rückhub in einer genau definierten Zeit erfolgt und die pneumatische Positionskontrolle des Spannhebels möglich ist. Bei Druckbeaufschlagung fährt ein Kolben nach oben gegen die Hinterkante des Spannhebels und schwenkt diesen in die Spannstellung. Die Kolbenkraft wird um 180° auf das Werkstück umgelenkt. Die Spannkraft ist abhängig vom Betriebsdruck und der Spannhebellänge. Beim Entspannen wird der Spannhebel durch einen hakenförmigen Mitnehmer am Kolben wieder in die Ausgangsstellung zurückgeschwenkt. Das Entspannen erfolgt entweder hydraulisch oder beim einfach wirkenden Element mit Federkraft. Die pneumatische Positionskontrolle ermöglicht die Abfrage beider Endstellungen des Spannhebels.
