Hydraulisches Spannsystem 4.2900 series

für TransferpressenautomatischNullpunkt

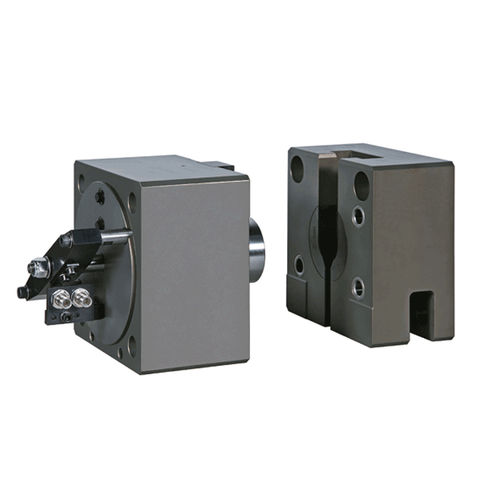

• Automatisches Zentrieren, Kuppeln und Spannen von Greiferschienen an Transferpressen • Einsatz der Kupplung immer dort, wo höchste Spannkraft auf kleinstem Raum mit hoher dynamischer Steifigkeit gewünscht ist Bei diesem Kupplungskonzept sind im Gegensatz zu herkömmlichen am Markt befindlichen Systemen alle Elemente zum Positionieren, Zentrieren und zum Spannkraftaufbau sowie zur Positionsüberwachung im Aktivteil der Kupplung integriert, welcher fest mit der Presse verbunden ist. Im dazugehörigen Passivteil an der Greiferschiene sind keine beweglichen Teile enthalten. Um ein geringes Gewicht der Kupplung zu erreichen, bestehen die Gehäuse des Aktiv- und Passivteils aus hartcoatiertem, hochfestem Aluminium. Beim Zusammenführen der Kupplungshälften (Einlegen der Greiferschiene) werden diese mittels Führungselementen vorzentriert. Beim Spannen fahren Positionsstifte aus dem Aktivteil in entsprechende Bohrungen im Passivteil. Durch diese Zentrierung wird eine hohe Wiederholgenauigkeit erreicht. Anschließend wird über einen Zuganker die Spannkraft aufgebaut und selbsthemmend gehalten. Im Element befindet sich eine kompakte, geschützt eingebaute Positionsüberwachung, leicht adaptierbar an ein Bussystem, welche den Positionier- und Spannvorgang kontrolliert. Als Option können Schnellkupplungen für Energie, Luft und Hydraulik flexibel nach Kundenwunsch ausgeführt werden.
