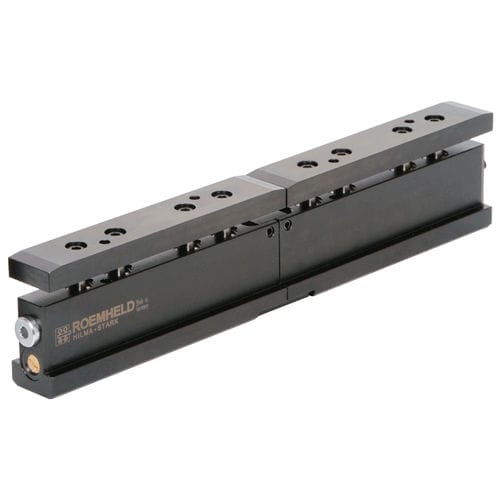

Hydraulisches Klemmelement 2.1832-1 series

für T-RilleSchnell

Vorzugsweise für den Einsatz im Pressenstößel, aber auch geeignet im Pressentisch. Einbau der Doppel-T-Leiste durch Einschieben in die T-Nuten des Pressenstößels bzw. Pressentisches in beliebiger Lage. Sicherung der Lage manuell über Klemmschrauben im Nutengrund. Entsprechend der Doppel-T-Anordnung sind sowohl im Stößel bzw. Tisch als auch im Werkzeug T-Nuten erforderlich. Die Spannkraft wird durch Beaufschlagung der Kolben mit einem Druckmedium aufgebaut, die Kolbenrückstellung erfolgt durch Federkraft. Einsatzbereiche Zum Spannen von Werkzeugen an Pressentisch und Pressenstößel bei begrenzten Platzverhältnissen. Besondere Merkmale • max. Betriebsdruck 400 bar, daher kein Niederdruckkreis erforderlich • die gesamte Aufspannfläche kann genutzt werden • keine Störkanten • leicht nachrüstbar mit geringem Montageaufwand • ideale, gleichmäßige Kraftübertragung
