Schwimmendes Klemmelement B1.733 series

hydraulischzur maschinellen Fertigungfür Werkstücke

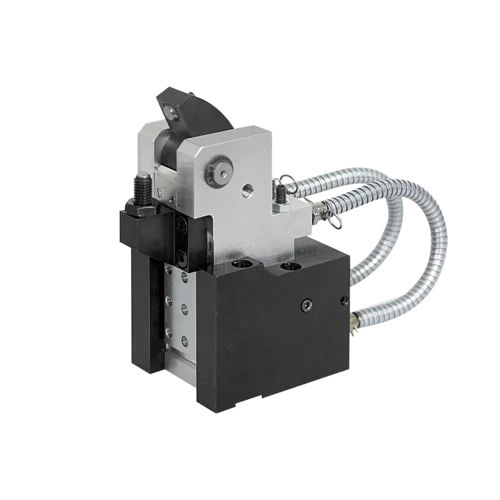

Alternative Standard-Produkte: Siehe Katalogblätter: - B1.732 - I4.130 Positionsflexible Spannelemente werden zum Stützen und Spannen von labilen Werkstückpartien eingesetzt. Sie passen sich der Position der Spannstelle an, ohne diese zu verformen. Sie wirken schwingungsdämpfend und nehmen Bearbeitungskräfte aus allen Richtungen auf. Die positionsflexible Spannpratze besteht aus einem U-förmigen Anschlussgehäuse und der darin verschiebbar gelagerten Spanneinheit, die über zwei kurze Hochdruckschläuche mit Hydrauliköl versorgt werden. In der beweglichen Spanneinheit ist ein doppelt wirkender Hydraulikzylinder integriert, dessen Sannkraft über den Spannhebel um 180° in die Werkstückauflage geleitet wird. Diese Auflage ist höhenverstellbar, um Werkstücke unterschiedlicher Dicke spannen zu können. Nach dem Spannvorgang wird die noch verschiebbare Spanneinheit durch einen einfach wirkenden Zylinder im Anschlussgehäuse festgeklemmt. Im entspannten Zustand schwenkt der Spannhebel soweit zurück, dass er das unbehinderte Be- und Entladen der Spannvorrichtung ermöglicht. Zur Kontrolle des Spannhebels ist eine induktive oder pneumatische Positionskontrolle lieferbar.
