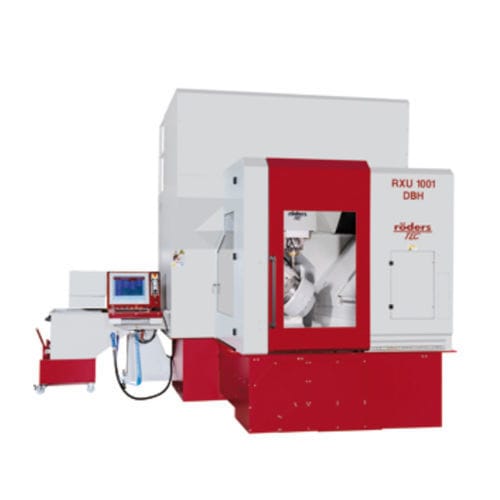

CNC-Bearbeitungszentrum / 5-Achs RXU1001DBHvertikalHSK-E5024 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- HSK-E50
- Anzahl Werkzeuge
- 24 Werkzeuge, 40 Werkzeuge
- Zuatzfunktion
- Fräs
- Weitere Eigenschaften
- mit Direktantrieb
- X-Hub
800 mm
(31,5 in)- Y-Hub
855 mm
(33,66 in)- Z-Hub
500 mm
(19,69 in)- Rotationsgeschwindigkeit
36.000 rpm
(226.195 rad.min-1)- Leistung
15 kW
(20,39 hp)- Vorrückgeschwindigkeit X-Achse
Min: 0 mm/min
(0 in/s)Max: 60.000 mm/min
(39,37 in/s)- Vorrückgeschwindigkeit Y-Achse
Min: 0 mm/min
(0 in/s)Max: 60.000 mm/min
(39,37 in/s)- Vorrückgeschwindigkeit Z-Achse
Min: 0 mm/min
(0 in/s)Max: 60.000 mm/min
(39,37 in/s)- Maximale Tischlast
300 kg
(661 lb)- Gesamtgewicht
21 t
(23,15 us ton)- Gesamtlänge
5.300 mm
(208,7 in)- Gesamtbreite
3.500 mm
(137,8 in)- Gesamthöhe
3.550 mm
(139,8 in)
Beschreibung
Spezialmaschine für beidseitige Bearbeitung von BLING-Rädern und ähnlichen Werkstücken in einer Aufspannung
QUADROGUIDE® für hohe Stabilität und Dynamik
Alle Achsen mit Direktantrieben
Spindeln abhängig vom zu bearbeitenden Material wählbar, bis 101 Nm (S1)
Spezielle Geometrie und Aufspannmöglichkeit von BLING-Rädern an der Drehschwenkeinheit für eine beidseitige Bearbeitung der BLING-Räder
Großer Schwenkbereich +45° bis ‑195°
Kein Gegenlager um Zugänglichkeit in Taschen
in beliebigen Achsstellungen zu ermöglichen
Verstärkte A‑Achse für erhöhte Stabilität
der einseitig aufgehängten C‑Achse
Einmessen der Maschinengeometrie mit spezieller Röders 5‑Achs-Geometriekompensation für höchste Genauigkeit auch bei langen Bearbeitungen
Hochauflösende optische Geber in allen Achsen
Leistungsstarke verschleißfreie Direktantriebstechnik in allen Achsen
Hochgenaue Temperierung der Maschinenelemente für hohe Geometriestabilität
