Schieber-Ventilinsel P0041A

pneumatisch5/2Standard

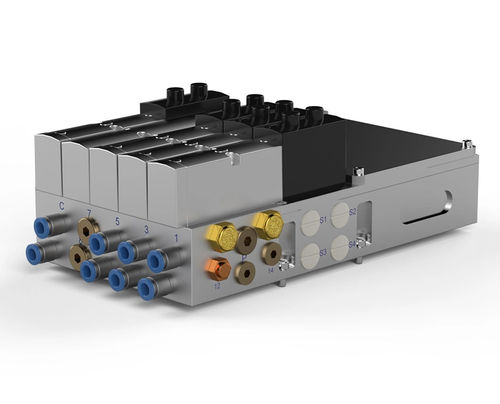

Große Ventileinheit mit vier Ventilen Ein Ventil ist für den Werkzeugwechsel vorgesehen Das Ventil für den Werkzeugwechsel schaltet die Luft zu den anderen Ventilen beim Werkzeugwechsel ab Eingebauter Anschlusskasten für E/A-Signale Standard ISO01 26mm IE Schnittstelle Die RSP-Ventileinheit ist mit der Roboter-Signal-Luft-Schnittstelle verbunden. Die Signale des Roboters werden an das Terminal in der Ventileinheit angeschlossen. Anschlüsse für bis zu fünf Ventile mit je zwei Magneten sind vorverdrahtet. An der Ventileinheit ist ein Kontakt für die Übertragung von Signalen an/von dem am Handgelenk des Roboters montierten Werkzeug angebracht. Als Standard werden Festo-Ventile verwendet. Andere Fabrikate können auf Anfrage montiert werden. Arbeitstemperatur - +10°C – +50°C | 50 °F – 120 °F Gewicht - 3.8 kg | 8.4 lb Luftanschluss Einlass - Ø10 mm Schlauch (1x) Luftanschluss Auslass - Ø8 mm Schlauch (8x) Spezielle Luftkanäle - 2 (TC open and TC close) frei verwendbare Luftkanäle - 6 Luftqualität - Ölreine, wasserfreie gefilterte Luft, mit max 25µm Partikelgehalt Ventilgröße - ISO15407-2 26 mm Ventil-Typ - 1x Tool change valve 2×3/2 NO/NC, 3 x Directional valves 5/2 Bistable IP-Schutzart - IP 54 Signale gesamt - max 39 Eigene Signale, werkzeugseitig - 3 (GND, 0 V und 24 V) Frei verwendbare Signale - 21 Spannung, Ventile - 24 V Anschluss Eingang - 2x M25x1.5 für Kabelverschraubung Anschluss Ausgang - Souriau 23p Buchse Rated current - 5 A
