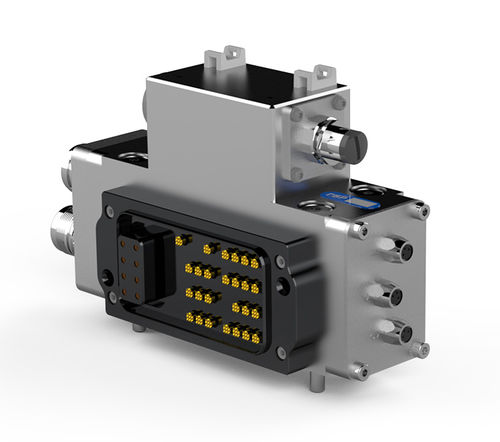

PROFINET-Schnittstellenmodul TC240-960

SammelleiterLeistungfür Koordinatenwandler

Multimodul für Signal, Servo, Resolver und Profinet-Bus. Wird zusammen mit Moduflex Werkzeugwechsler TC240 – TC960 Passen Sie Ihren Werkzeugwechsler an Das Moduflex-Sortiment an Werkzeugwechslern (TC) und Werkzeugbefestigungen (TA) lässt sich leicht an die Bedürfnisse des Anwenders anpassen. Dies ist dem modularen System zu verdanken, bei dem Sie Ihr Gerät mit zusätzlichen Kanälen für Strom, Luft usw. ausstatten können. Jedes Modul für den Werkzeugwechsler hat ein entsprechendes Modul für den Werkzeughalter. So haben Sie die Flexibilität, Ihren Roboter mit genau dem auszustatten, was er braucht. Kontakt 1 - Souriau UT0W01626PH, 26 pin C1 Typ - Signal C1 Signals total - 19 + PE C1 Signals dedicated - 6 (TC Closed, TC Opened, doOpen TC1, doOpen TC2, 24V, 0V) C1 Signals available - 13 + PE C1 Nennstrom - 2A C1 Nennspannung - 30V Kontakt 2 - M23 Signal, male thread, 17 pin C2 Typ - Resolver C2 Nennstrom - 2A C2 Nennspannung - 60V C2 Verfügbare Signale - 6 Kontakt 3 - M23 Power, male thread, 8 pin C3 Typ - Servo/Brake C3 Nennstrom - 15A (3x), 5A (4x) C3 Nennspannung - 300V (4x), 600V (3x) C3 Verfügbare Signale - 8 (4 + 3, PE) Kontakt 4 - M12-D coded, 4 socket C4 Typ - Bus C4 Nennstrom - 1A C4 Nennspannung - 60V Bus für Werkzeug verfügbar - 4 (2 pair), 100 Mbit/s Gewicht - 1.1 kg | 2.43 lb
