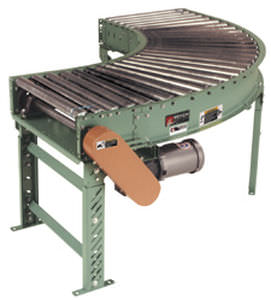

Förderer mit motorisierten Rollen 138LRC

horizontalgebogenTransport

SCHRITT-ROLLEN: 1.9 " Durchmesser bis 1-3/8 " Durchmesser x ga 16. sich verjüngende Rollen, vorbildliches 138T; 1-3/8 " Durchmesser x ga 18., vorbildliches 138G mit 5/16 " Hexagon, galvanisierte gerade Tangenterollen. ROLLE MITTEN: 1-9/16 " gemessen am inneren Radius der Maßeinheit. DRUCK-ANTRIEBSSCHEIBEN: Stellt Antriebsriemendruck zu den oberen Schrittrollen zur Verfügung. RIEMENLEDER: ?B? Abschnitt V-Gürtel. AUFNAHME: Schraube Art justierbare Antriebsscheibe mit den flachen Spannantriebsscheiben, zum von von Riemenspannung beizubehalten. TANGENTEN: 12 " beide Enden auf einer 90-Grad-Maßeinheit; 18 " beide Enden auf einer 45-Grad-Maßeinheit. BETT: 6 " x 1-1/2 " x 12 ga. gebildeter Stahlführung Rahmen. LAGER: Ende Wellen werden durch die Präzision gestützt, Hochleistungs, geschmiert, Kugellagermaßeinheiten mit Roheisengehäusen. ROLLE KETTE: Antriebsachse wird durch keine Kette 50 gefahren. FUSSBODEN-UNTERSTÜTZUNGEN: Wahlweise freigestellt BEWEGUNGS-ANTRIEB: 1/3 HP, 230/460/3, 60 Zyklus, ODP Zahnradmotor des rechten Winkels, gelegen am Einstechbewegungende der Kurve unter Bett. ANTRIEB POSITION: Fahren Sie gefunden auf außerhalb Kurve. Spezifizieren Sie linke Handtangentelänge, rechte Tangentelänge und Antrieb Position (?linker Hand-Antrieb? oder ?rechten Antrieb?). ANMERKUNG: Fahren Sie die Hand, die mit dem Bezugspunkt festgestellt wird, der außerhalb an der Kurve gelegen ist. Für Modellsklaven gefahren (weniger Antrieb), spezifizieren Sie Antriebsachse Position. KAPAZITÄT: 300 Pfund. Gesamtmenge verteilte Phasenlast. GESCHWINDIGKEIT: 60 FPM, konstant.
