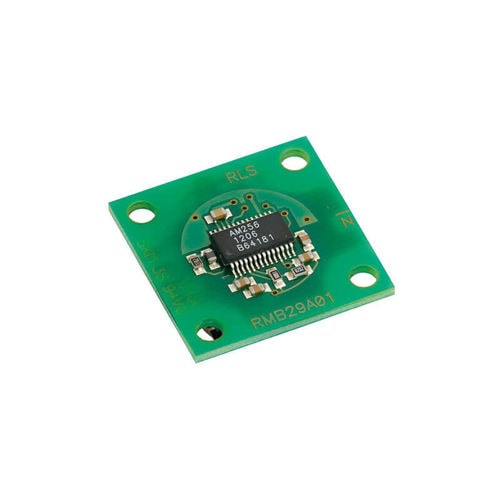

Drehgebermodul RMB29

Das RMB29 ist ein analoges, kompaktes Drehgeber-Modul, das speziell für den Einbau in OEM-Anwendungen entwickelt wurde. Die preiswerte Sensorplatine mit 29mm Kantenlänge wird für eine einfache Installation standardmäßig mit einem Stecker geliefert. Der Drehgeber besteht aus einem Gebermagneten und einer separaten Sensorplatine. Die Drehung des magnetischen Gebers wird durch einen speziellen Drehgeber-Chip, der sich auf der Sensorplatine befindet, erfasst und weitergeleitet, um so die gewünschte Sinus-/Cosinusform pro Umdrehung zu erhalten. Das RMB29 kann in verschiedensten Anwendungen, wie Steuerungstechnik, Motorsteuerung und Automation, zum Einsatz kommen. Merkmale 29 mm quadratisches Modul Version mit 5 V Spannungsversorgung Hohe Drehzahlen bis zu 60.000 U/min Analoge sinus-/cosinusförmige Ausgabe Genauigkeit bis ±0,5° Vorteile Kostengünstig für die OEM-Integration RoHS-konform Produktdaten System Art der Messung Rotativ Ausgangssignale Kommutierungssignale: U, V, W, Signalamplitude: 1,1 V ± 0,2 V Genauigkeit Bis zu ±0,5° Elektrisch Versorgungsspannung Vdd = 5 V ±5% Umwelt Temperatur Betrieb: -40 °C bis +105 °C (durch Stecker begrenzt)
