Inkrementaler Drehgeber AM512BabsolutMagnetSMD
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental, absolut
- Technologie
- Magnet
- Installierung
- SMD
- Ausgangssignal
- parallel, SSI
- Versorgungsspannung
- 5 V DC
- Schutzart
- für aggressive Umgebung
- Weitere Eigenschaften
- IC
- Rotationsgeschwindigkeit
30.000 rpm
(188.496 rad.min-1)- Prozesstemperatur
Max: 125 °C
(257 °F)Min: -40 °C
(-40 °F)
Beschreibung

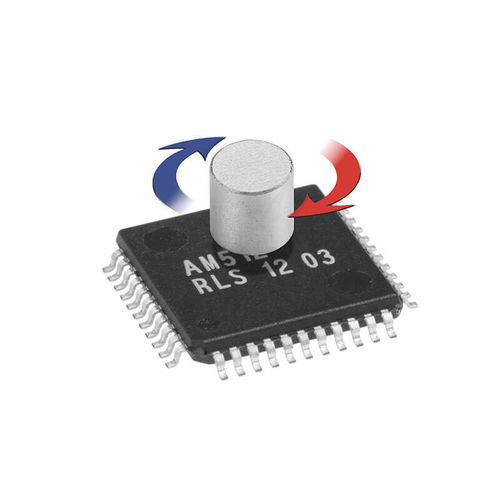

Der Chip erfasst die Winkelposition des über ihm platzierten Permanentmagneten. Der Permanentmagnet muss diametral magnetisiert und zylinderförmig sein.
Integrierte Hall-Sensoren erfassen die Verteilung der magnetischen Flussdichte auf der Oberfläche des Siliziums. Die Hall-Sensoren sind kreisförmig um die Mitte des Chips verteilt und generieren eine Spannung, die proportional zur Verteilung des Magnetfeldes ist.
Merkmale
Berührungsloser Drehgeber der Winkelposition über 360°
9 Bit absoluter Drehgeber
Niedriger Stromverbrauch, typischerweise 20 mA.
SMD Gehäuse LQFP44
Vorteile
Ideal für raue Umgebungen dank magnetischer Abtastung
Vollständige Ein-Chip Lösung
Optimierte Linearität
RoHS-konform
Elektrisch
Stromaufnahme
Typ. 20 mA
