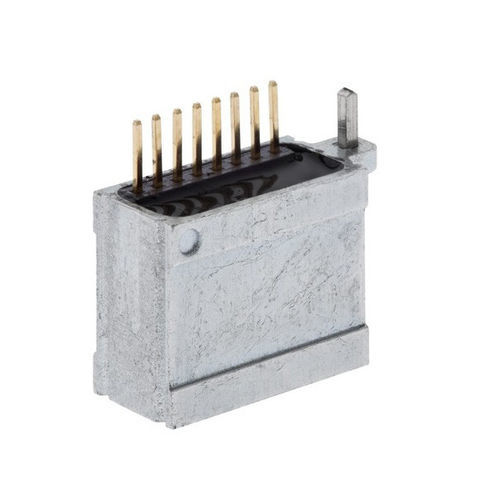

Inkrementaler Lineargeber RLM

Magnet13-Bitkontaktlos

RLM ist ein Komponenten-Messsystem, bestehend aus einem RLM Abtastkopf und einem magnetischen Maßband oder Messring. Es wurde speziell für eingebettete Motion-Control-Anwendungen zur Positionsüberwachung in Regelkreisen entwickelt. Das Messsystem besitzt zudem eine Selbstdiagnose-Funktion zur Fehlererkennung. Merkmale Sehr kompakte Bauweise Einmalige oder periodische Referenzmarke Geeignet zur Verwendung mit linearen Maßverkörperungen, radialen und axialen Messringen Vorteile Hohe Systemgenauigkeit bis ±10 μm/m Hohe Betriebsgeschwindigkeit Berührungsloses und verschleißfreies Messprinzip Flexible Stecker- oder Kabeloptionen Produktdaten System Polteilung 2 mm Maximale Messlänge für MS Maßband 50 m Elektrisch Versorgungsspannung 5 V bis 0,25 V – Spannung am Abtastkopf Stromaufnahme < 130 mA mit 120 Ω Abschlusswiderstand (gilt für RS422 Version), < 30 mA ohne 120 Ω Abschlusswiderstand Umwelt RoHS Erfüllt die EU-Richtlinie 2002/95/EG Schock (11 ms) 300 m/s2 (IEC 60068-2-27)
