Inkrementaler Lineargeber RLB

Magnet13-BitIEC

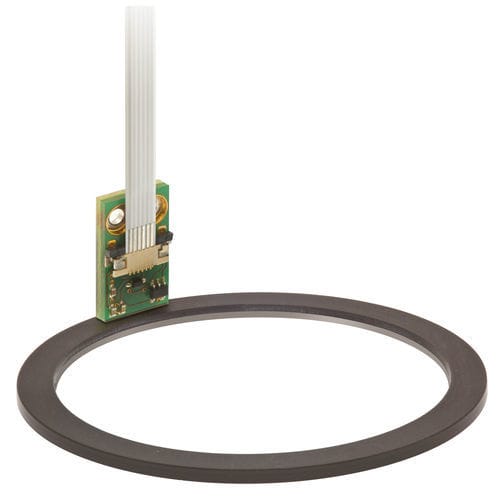

Das RLB ist ein inkrementelles Messsystem in Platinenbauform, das aus einem Platinensensor und einem magnetischen Maßband oder Ring besteht. Es wurde speziell für eingebettete Motion-Control-Anwendungen zur Positionsüberwachung in Regelkreisen unter begrenzten Platzverhältnissen entwickelt. Merkmale Inkrementelle TTL-Rechteckausgangssignale A, B und Z Periodische, bidirektionale Indeximpulse Vorteile Sehr kompakte Bauweise Hohe Betriebsgeschwindigkeit Anschluss über Flex-Kabel RoHS-konform Produktdaten System Genauigkeit ±40 µm Gesamtgenauigkeit ±40 µm Hysterese < 3 μm (bei 0,3 mm Abtastkopfabstand) Polteilung 2 mm Max. interpolation factor 8,192 Maximale Messlänge für MS Maßband 50 m Elektrisch Versorgungsspannung 5 V bis 0,25 V – Spannung am Abtastkopf Stromaufnahme < 20 mA Anschluss JST 06FKZ-SM1 Mechanisch Gewicht 0.46 g Umwelt Shocks (6 ms) 300 m/s2 (IEC 60068-2-27) Vibrationen (55 Hz bis 2000 Hz) 300 m/s2 (IEC 60068-2-6)
