Inkrementaler Lineargeber RLC2IC

Magnet13-BitRS-422

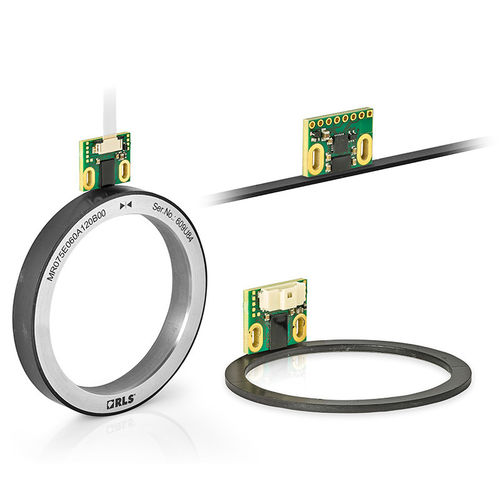

Das RLC2IC ist ein inkrementelles Messsystem in Platinenbauform, das aus einem Platinensensor und einem magnetischen Maßband oder Ring besteht. Es wurde speziell für eingebettete Motion-Control-Anwendungen zur Positionsüberwachung in Regelkreisen unter begrenzten Platzverhältnissen entwickelt. Die Informationsträger werden mit einer Polteilung von 2 mm magnetisiert und ermöglichen somit neben linearen Wegmessungen auch radiale und axiale Winkelmessungen. Merkmale Inkrementelle Rechteckausgangssignale A, B, Z (RS422) Einmaliger oder periodischer, bidirektionaler Indeximpuls Auflösungen von bis zu 622.592 Schritten pro Umdrehung für Winkelmessungen (Ring mit 76 Polen) Vorteile Sehr kompakte Bauweise Hohe Betriebsgeschwindigkeit RoHS-konform Produktdaten System esamtgenauigkeit ±40 µm Wiederholgenauigkeit Besser als eine Einheit der Auflösung (unidirektional) Hysterese < 2 μm bei 0,2 mm Abtastkopfabstand Polteilung 2 mm Max. interpolation factor 8,192 Maximale Messlänge für MS Maßband 50 m Elektrisch Versorgungsspannung 5 V bis 0,25 V – Spannung am Abtastkopf Stromaufnahme < 30mA Mechanisch Gewicht RLC Abtastkopf 1,25 g; Magnetband MS05 30 g/m; Angaben zu radialen und axialen Ringen finden Sie im Datenblatt „Magnetische Ringgeber“ Umwelt RoHS Erfüllt die EU-Richtlinie 2002/95/EG Schock (11 ms) 300 m/s2 (IEC 60068-2-27)
