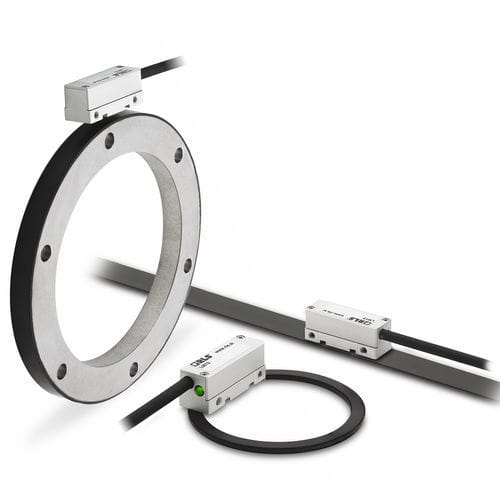

Inkrementaler Drehgeber LM13 series

Magnet13-Bitkontaktlos

Das LM13 ist ein berührungsloses magnetisches Wegmesssystem für hohe Verfahrgeschwindigkeiten zur Messung von linearen oder rotierenden Bewegungen unter rauen Umgebungsbedingungen. Das System besteht aus einem kompakten Abtastkopf und einem selbstklebendem Magnetband oder Ring. Merkmale Auflösungen von 1.280 bis 327.680 Impulsen pro Umdrehung Hohe Drehzahlen bis 20.000 U/min Integrierte Einstell-LED Vorteile Kompakter Abtastkopf Hohe Schmutzunempfindlichkeit Hohe Zuverlässigkeit dank berührungsloser Sensortechnologie Digital- und Analogausgänge nach Industriestandard Produktdaten Genauigkeit ±10 µm Gesamtgenauigkeit ±10 μm (nur erhältlich für Längen bis zu 20 m), ±20 μm und ±40 μm Wiederholgenauigkeit Besser als eine Einheit der Auflösung (unidirektional) Hysterese < 4 μm bei 0,5 mm Abtastkopfabstand Alarm Hochohmiger Zustand an Ausgangsleitungen A, B, A-, B-, Sonderoption 02: Der Alarm wird nicht durch einen hochohmigen Zustand signalisiert, Sonderoption 07: Das Alarmsignal wird parallel als Leitungstreibersignal ausgegeben Ausdehnungskoeffizient ~ 17 × 10-6/K Polteilung 2 mm Max. interpolation factor 8,192 Maximale Messlänge für MS Maßband 100 m Elektrisch Versorgungsspannung 4,7 V bis 7 V Set-up time 10 ms (Zeit zur Bereitstellung der ersten Daten) Stromaufnahme < 50 mA Anschluss 15-pol. SUB-D Stecker, 15-pol. SUB-HD Stecker, 9-pol. CPC Stecker, 9-pol. SUB-D Stecker
