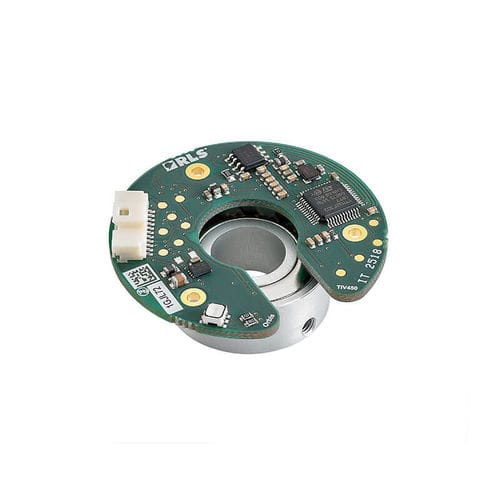

Drehgebermodul Orbis™

Orbis™ ist ein absolutes Winkelmesssystem mit flexibler Installationsmöglichkeit für Anwendungen, in denen ein reguläres OnAxis Messsystem aus Platzgründen nicht am Ende der rotierenden Welle montiert werden kann. Mit flexiblen Leiterplatten- und Magnetgrößen ermöglicht das Orbis™ Messsystem eine Anpassung an Ihre spezifischen Anwendungen. Merkmale Multiturn Zähleroption Status-LED Vorteile Vollabsoluter Encoder Die durchkontaktierte Ausführung ermöglicht eine Befestigung an beliebigen Positionen entlang der Welle. Optionale Selbstkalibrierung nach der Installation Hohe Installationstoleranzen Integrierte Selbstüberwachung Beständigkeit gegen Chemikalien Hohe Betriebsgeschwindigkeit Produktdaten System Art der Messung Axial Genauigkeit ±0.25° Maximale Geschwindigkeit 12.000 U/min Genauigkeit bei thermischer Drift ±0.003°/°C Wiederholgenauigkeit ± 2 LSB (Impulse, unidirektional) Digitale Hysterese ±2 LSB (Impulse) lektrisch Versorgungsspannung 4,5 V bis 5,5 V (am Steckverbinder) Stromaufnahme Typ. 65 mA (ohne Ausgangslast) Mechanisch Geber-Material Anodisiertes Aluminium Material des Magneten Neodym mit Ni-Cu-Ni Schutzschicht Gewicht Abtastkopf: 5,3 g Umwelt Externes Magnetfeld Max. ±3 mT (DC oder AC) auf der Abtastkopf-Oberseite Luftfeuchtigkeit 0 bis 70 % nicht kondensierend
