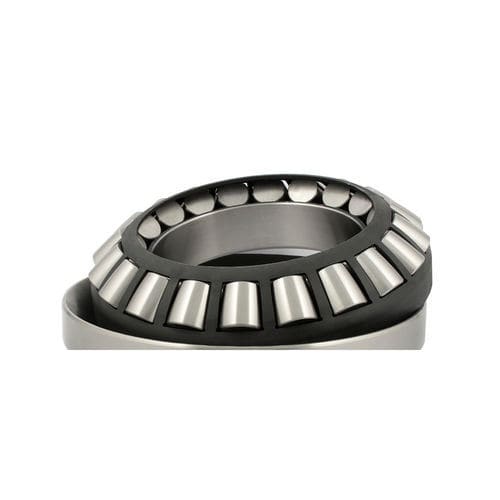

RKB-Axial-Pendelrollenlager können hohe axiale Belastungen in einer Richtung und gleichzeitig radiale Belastungen aufnehmen. Aufgrund der Konstruktion ihrer Laufbahnen sind sie selbstausrichtend, was sie unempfindlich gegenüber der Wellendurchbiegung oder Fluchtungsfehlern zwischen Welle und Gehäuse macht. Sie werden hauptsächlich in drei Konfigurationen hergestellt, je nach Lagergröße: Typ EM, mit einem einteiligen Messingkäfig, der auf der Wellenscheibe geführt wird; Typ EMEVO, mit einem einteiligen EVO-Messingkäfig, der auf der Welle geführt wird, wobei die Axialkräfte über die Käfigführungshülse übertragen werden; und Typ EJ, mit einem hochfesten Pressstahlkäfig, der auf der Wellenscheibe geführt wird.
Bauform EM
Asymmetrisches Rollenprofil
Einteilig bearbeiteter Messingkäfig auf Rollen geführt (M)
Verstärkte und optimierte Ausführung (E)
Unterstützt unidirektionale Axiallasten und Winkelverschiebungen
Typ EMEVO
Asymmetrisches Rollenprofil
Einteiliger, bearbeiteter Messingkäfig vom Typ EVO, geführt durch eine in der Bohrung der Wellenscheibe gehaltene Haltehülse
Verstärkte und optimierte Ausführung (E)
Nimmt unidirektionale Axiallasten und Winkelverlagerungen auf
Typ EMB
Asymmetrisches Rollenprofil
Einteilig bearbeiteter, rollengeführter Messingkäfig mit einer in der Wellenscheibenbohrung gehaltenen Haltehülse (MB)
Verstärkte und optimierte Ausführung (E)
Nimmt unidirektionale Axiallasten und Winkelversatz auf
---
