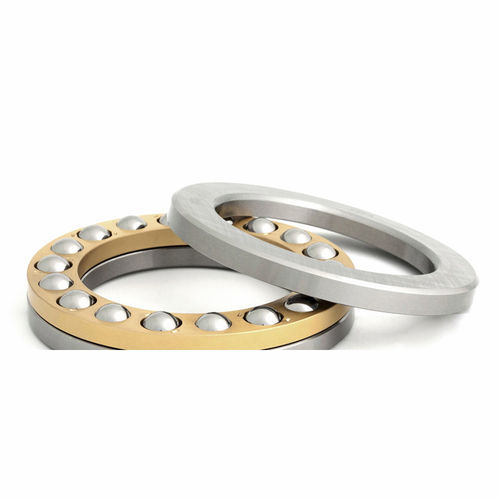

Unidirektionales Axial-Kugellager

Stahlmit Messingkäfig

Einseitig wirkende Axialkugellager bestehen aus einer Wellenscheibe, einer Gehäusescheibe und einem Käfigkugelsatz. Die Serien 511, 512, 513 und 514 mit flachen Gehäusescheiben können nur axiale Kräfte in einer Richtung aufnehmen und sind für radiale Belastungen und Fluchtungsfehler ungeeignet. Die Baureihen 532 und 533 nehmen axiale Kräfte in einer Richtung auf, können aber durch die Verwendung von kugelförmigen Gehäusescheiben in Verbindung mit den Sitzscheiben U2 und U3 Wellenversatz ausgleichen. Bauform 51M Flache Gehäusescheibe Teilbare Ausführung Einteilig bearbeiteter Messingkäfig (M) auf Kugeln geführt Unterstützt unidirektionale Axiallasten Variante 53M+U Gewölbte Gehäusescheibe Teilbare Ausführung Einteilig bearbeiteter Messingkäfig (M) auf Kugeln geführt Unterstützt unidirektionale Axiallasten Die kugelförmige Gehäusescheibe ist auf einer kugelförmigen Sitzscheibe montiert, um Wellenversatz auszugleichen
