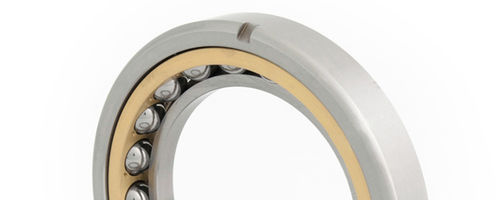

Vierpunktlager sind einreihige Schrägkugellager mit Laufbahnen, die für die Aufnahme von Axialbelastungen in beiden Richtungen ausgelegt sind. Gleichzeitig können Radiallasten teilweise bis zu einem proportionalen Wert der Axiallast aufgenommen werden. Diese Art von Lager benötigt in axialer Richtung weniger Platz als zweireihige Lager. Normalerweise werden einreihige Vierpunktlager, die Axiallasten in beiden Richtungen aufnehmen, zusammen mit einem anderen rein radialen Lager montiert. In diesem Fall werden die Vierpunktlager mit Radialspiel in das Gehäuse eingebaut und wirken als reine Axiallager. Bauform Q Zweiteiliger Außenring in Umfangsrichtung geteilt Einteiliger Innenring Einteiliger gedrehter Messingkäfig am Innenring geführt (MB) Nimmt hauptsächlich Axialkräfte auf Zwei Fixierschlitze (N2) Typ QJ Einteiliger Außenring Zweiteiliger Innenring in Umfangsrichtung geteilt Einteilig bearbeiteter Messingkäfig am Außenring geführt (MA) Nimmt hauptsächlich Axialkräfte auf Zwei Befestigungsnuten (N2)
