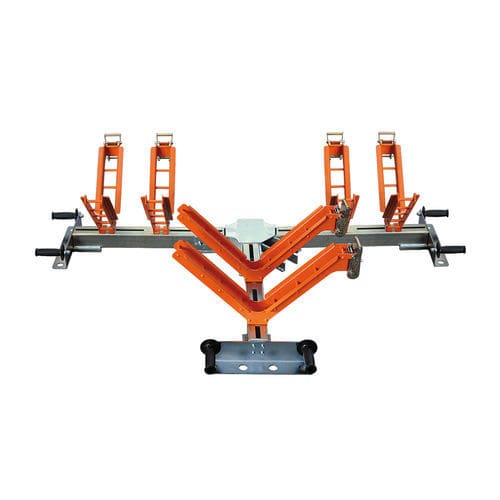

Manueller Schweißpositionierer ALIGNER 125 – 500

linear3-Achs

HALTEVORRICHTUNG UNIVERSAL 125-500 Die Haltevorrichtung UNIVERSAL 125-500 ist ein professionales Werkzeug für die Ausrichtung von Rohren während des Heizwendelschweißens (von Ø 125 mm bis Ø 500 mm) Die Haltevorrichtung ist komplett aus Stahl gefertigt; er besteht aus einer zentralen Positionierplatte und Achsen zur Befestigung der Rohre. Die Positionierplatte hat 4 Arbeitskombinationen, um bei 45°, 90°, gerade und T—Schweißung durchzuführen. Die Achsen sind mit V-förmigen Backen versehen und die Rohre mit Hilfe von Ratschengurten eingespannt. Neben der Fixierung des Rohres in den Backen übernimmt das System auch die Zentrierfunktion. Jede Achse ist mit zwei Führungen ausgestattet, auf denen sich die Backen bewegen können. Dank den seitlichen Handgriffen kann die Haltevorrichtung leicht transportiert werden. Die Haltevorrichtung ist in zwei Ausführungen erhältlich: mit zwei oder drei Achsen (um T-Stücke zu verschweißen). STANDARDAUSSTATTUNG Haltevorrichtung mit 4 Backen, Service-Schlüssel
