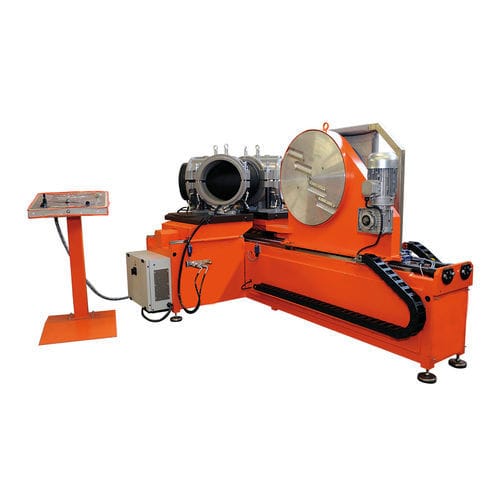

Stumpfschweißmaschine ALFA 400 CTB

manuell400V dreiphasighydraulisch

ALFA 400 CTB ist eine Werkstatt-Schweißmaschine, die für die Herstellung von Formstücken durch das Zusammenfügen von Rohrsegmenten mit Hilfe von Spezialbacken konzipiert ist. Rohrbögen Ø 110 ÷ 400 mm (4" IPS ÷ 16" IPS) T-Stücke - Kreuze - Augen Ø 110 ÷ 355 mm (4" IPS ÷ 14" IPS) Die Öffnungs-/Schließ- und Verriegelungsbewegungen der Backen von Bögen und Wyes (Y) werden hydraulisch gesteuert Die Öffnungs-/Schließbewegungen der Backen von T-Stücken/Kreuzungen erfolgen manuell Die ALFA 400 CTB kann dank einer anderen Art von Spezialbacken auch spezielle und geformte Fittings wie Winkel, T-Stücke und Flanschstutzen schweißen. Bestehend aus: - Einem Maschinenkörper mit zwei hydraulisch gesteuerten Schlitten; einer Steuertafel mit dem Easy-Life-System, mit dem ein ganzer Schweißzyklus auf einfache, intuitive und wiederholbare Weise ausgeführt werden kann, so dass der Eingriff des Bedieners auf ein Minimum reduziert wird. Ein eingebauter Speicher ermöglicht es der Maschine, 400 Schweißzyklen (einschließlich der eingestellten Durchmesser und SDR) zu speichern. Die Schweißdaten können über eine serielle Schnittstelle (USB-Adapterstecker verfügbar) und eine Datenverwaltungssoftware auf einen PC übertragen werden. An die serielle Schnittstelle kann ein Drucker angeschlossen werden, um am Ende eines jeden Schweißzyklus einen Schweißbericht zu erhalten - Eine teflonbeschichtete Heizplatte mit hydraulischer Bewegung (ein-/ausfahren) auf kugelgelagerten Führungen - Ein Fräser mit hydraulischer Bewegung (ein/aus) auf kugelgelagerten Führungen, der von einem Elektromotor betrieben wird und mit acht Stahlmessern ausgestattet ist - einen oberen Zylinder, der auf die Backen aufgesetzt wird, um besonders dicke Rohre zu schweißen und/oder wenn ein hoher Druck erforderlich ist STANDARDZUSAMMENSETZUNG - Maschinenkörper mit Bedienfeld EASY LIFE - Heizplatte - Fräswerkzeug - Oberer Zylinder und Servicewerkzeuge
