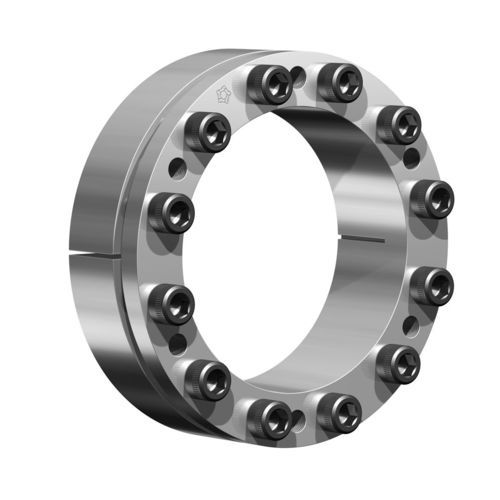

Spannsätze Kupplung RfN 7003

selbstzentrierendFlansch

Diese zweiteilige Konstruktion mit geschlitztem Einzelkegel und ohne Flansch kann zur Gänze in die Nabe einer Komponente eingesteckt werden. Die axiale Position der Komponente ist nicht fixiert und so kann es während der Montage zu Verschiebungen kommen. Charakteristische Eigenschaften Die Spannsätze RfN 7003 sind selbstzentrierende 2-teilige kostengünstige Spannsätze, welche aufgrund des Schlitzes auch bei größeren Toleranzen eingesetzt werden können. Die Nabe verschiebt sich bei der Montage etwas Richtung Schraubenkopf. Für die Demontage sind nur wenige Abdrückschrauben nötig. Durch die optimierte Flanschgeometrie ist die Verformung des Flansches deutlich geringer als bei handelsüblichen Produkten. Erläuterungen L = Einbaulänge maximal L1 = Einbaulänge mind. (ohne Schrauben) L3 = Klemmlänge d = Innendurchmesser D = Außendurchmesser
