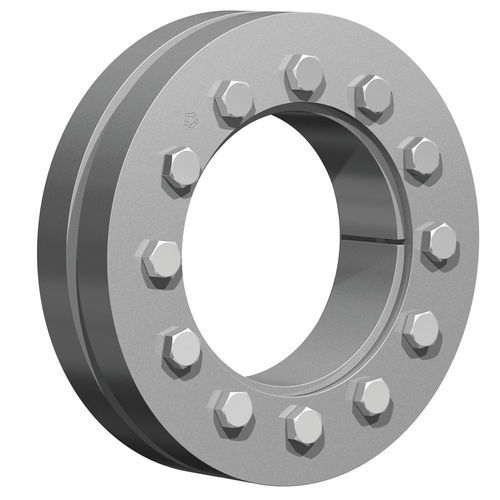

Schrumpfscheibenkupplung RfN 4071

Scheibenfür WellenFlansch

Standardbaureihe für hohe Drehmomente Geschlitzter Innenring – geringe Verlustkräfte und Pressungen auf die Nabe. Erweiterung der RINGFEDER® RfN 4061 Baureihe ab einem Innendurchmesser von 220 mm bis hin zu größten Durchmessern. Kostengünstige Lösung mit großer Kapazität bei größtem Anwendungsspektrum. Die Vorspannkraft kann gezielt auf die Anwendung eingestellt werden. Produkteigenschaften Schrumpf­scheiben sind die modernsten Spann­verbindungen. Sie bestehen grundsätzlich, je nach Bauform, aus einem oder zwei konischen Druckringen und einem Innenring. Mittels Spannschrauben werden diese axial gegeneinander verspannt. Der wesentliche Unterschied zu den Innenspannverbindungen besteht darin, dass die Pressung von außen auf die Nabe aufgebracht wird. Die Schrumpfscheibe liegt somit nicht im Kraftfluss, sondern das Drehmoment wird an der Fügefläche zwischen Welle und Nabe ohne Zwischenelement kraftschlüssig übertragen. Dadurch wird mit der Schrumpfscheibe auf einfache und kostengünstige Weise ein Presssitz (Schrumpfsitz) für hochbeanspruchte Welle-Nabe-Verbindung­en erzeugt. Bisher mussten Presssitze durch umständliche Berechnung, engste Fertigungstoleranzen und erheblichem Aufwand bei Montage und Demontage hergestellt werden. Zusätzlich treten Probleme bei evtl. notwendig werdenden Reparaturen (Austauschbarkeit, Einstellung bzw. Zentrierung usw.) auf. Keine andere Welle-Nabe-Verbindungsart hat auch nur annähernd so gute Eigenschaften bezüglich der Dauerdrehwechselfestigkeit aufzuweisen und besitzt einen so hervorragenden Rundlauf.
