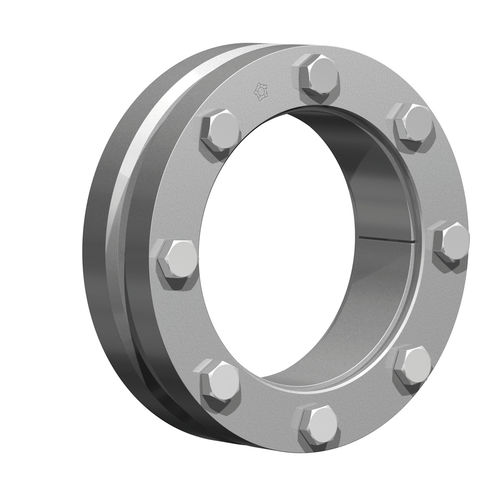

Schrumpfscheibenkupplung RfN 4051

Wellemit DrehmomentmessungFlansch

Leichtere Ausführung für mittlere Übertragungswerte – besonders geeignet für dünne Naben und Hohlwellen Die RINGFEDER® RfN 4051 ist eine dreiteilige Schrumpfscheibe und dient zur Übertragung von kleinen bis mittleren Drehmomenten. Durch die schmal ausgelegten Druckringe ist der Platzbedarf äußerst gering. Das übertragbare Drehmoment kann durch Veränderung der Schraubenanzugsmomente gezielt hinsichtlich der entsprechenden Anwendung eingestellt werden. Produkteigenschaften Schrumpf­scheiben sind die modernsten Spann­verbindungen. Sie bestehen grundsätzlich, je nach Bauform, aus einem oder zwei konischen Druckringen und einem Innenring. Mittels Spannschrauben werden diese axial gegeneinander verspannt. Der wesentliche Unterschied zu den Innenspannverbindungen besteht darin, dass die Pressung von außen auf die Nabe aufgebracht wird. Die Schrumpfscheibe liegt somit nicht im Kraftfluss, sondern das Drehmoment wird an der Fügefläche zwischen Welle und Nabe ohne Zwischenelement kraftschlüssig übertragen. Dadurch wird mit der Schrumpfscheibe auf einfache und kostengünstige Weise ein Presssitz (Schrumpfsitz) für hochbeanspruchte Welle-Nabe-Verbindung­en erzeugt. Bisher mussten Presssitze durch umständliche Berechnung, engste Fertigungstoleranzen und erheblichem Aufwand bei Montage und Demontage hergestellt werden. Zusätzlich treten Probleme bei evtl. notwendig werdenden Reparaturen (Austauschbarkeit, Einstellung bzw. Zentrierung usw.) auf. Keine andere Welle-Nabe-Verbindungsart hat auch nur annähernd so gute Eigenschaften bezüglich der Dauerdrehwechselfestigkeit aufzuweisen und besitzt einen so hervorragenden Rundlauf.
