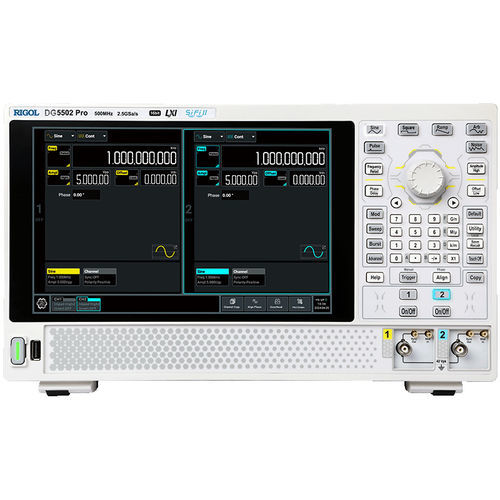

Arbiträr-Wellenform-Generator DG5000 Pro Series

FunktionPattern2-Kanal

Der DG5000 Pro Funktions-/Arbiträr-Wellenformgenerator ist RIGOLs neue Generation von isolierten Wellenformgeneratoren. Basierend auf der Si-Fi II Technologieplattform erreicht er eine maximale Abtastrate von 2,5 GSa/s, eine Ausgangsfrequenz von 500 MHz und eine vertikale Auflösung von 16 Bit, zusammen mit mehreren neuen Funktionserweiterungen, um die Anforderungen verschiedener Branchen und Anwendungsszenarien zu erfüllen. Zweikanalige Erdungsisolierung Eliminiert Störungen und Rauschen, die durch Masseschleifen verursacht werden, verbessert die Ausgangsstabilität und schützt Komponenten und Schaltungen, die empfindlich auf Potenzialunterschiede reagieren. Hohe Abtastrate, geringe Verzerrung Mit einer Abtastrate von 2,5 GSa/s und einer maximalen Ausgangsfrequenz von 500 MHz bietet der DG5000 Pro eine stabile Sicherheit für Ihre Wellenformausgaben. Die DG5000 Pro-Serie unterstützt eine 170-MHz-Rechteckwelle mit einer Anstiegszeit von nur 0,8 ns (typisch). Die DG5000 Pro-Serie unterstützt Rechteckwellenfrequenzen bis 170 MHz mit einer minimalen Anstiegszeit von 0,8 ns (typisch). Die Leistung ist kompromisslos und bietet High-End-Konfigurationen auch im Einstiegsbereich. High-Fidelity-Signal mit geringem Jitter Durch den Einsatz von RIGOLs Si-Fi II High-Fidelity-Signaltechnologie wird der Jitter auf bis zu 200 ps reduziert. Die Punkt-für-Punkt-Ausgabe gewährleistet stabile, nicht schwankende Wellenformen. Benutzerdefinierte Ausgabe von Mustern Die Bereitstellung einer Reihe von Pseudo Random Binary Sequence-Signalen von PRBS2 bis PRBS32 zusammen mit der Funktion zur Ausgabe von benutzerdefinierten Mustern bei Baudraten von bis zu 300M bietet Ingenieuren direkte Unterstützung bei der Überprüfung der Leistung von digitalen E/A-Schnittstellenempfängern.
