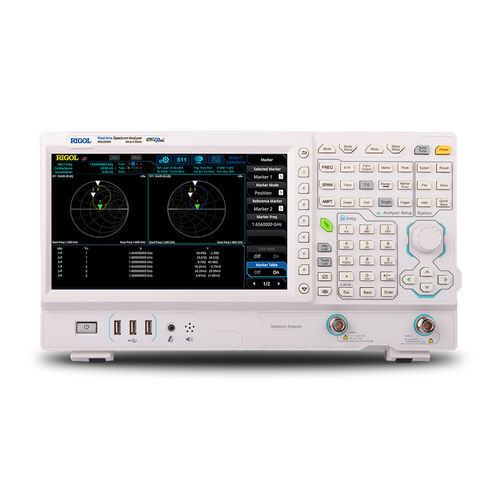

Überwachungs-Analysator RSA 3000 series

Vektor-NetzwerkSpektrumStrahlung

Der Echtzeit-Spektrumanalysator RSA3000 mit Echtzeit-Analyse und Sweep-Analyse-Funktionen, optional EMI-Messung Anwendungssoftware (EMI), mit ausgezeichneter Leistung und Spezifikationen. Sein Frequenzbereich ist 9kHz bis 3.2GHz, und es ist mit der Tracking-Quelle "-TG" Modell, das weit in Unternehmen F & E, Fabrik Produktion, Bildung und Lehre verwendet werden kann Eingebauter Vektor-Netzwerk-Analyse-Modus Im VNA-Modus können Sie S11-, S21- und DTF-Messungen für die Komponenten und Schaltungsnetzwerke durchführen. Die Netzwerkeigenschaften der zu prüfenden Komponenten können in Smith-Diagrammen, Polardiagrammen und anderen Formaten genau dargestellt werden (NUR N-Modell) Konduktions-/Strahlungs-Vorkonformität mit integrierter Emi-Test-Software Die in den RSA3000 integrierte EMI Pre-Compliance-Anwendungssoftware führt in Verbindung mit CISPR-konformen Filtern eine Vorprüfung des Produkts auf Leitung und Strahlung durch, um die Störquellen für Leitung und Strahlung zu identifizieren und zu verbessern und die Markteinführung zu beschleunigen. Signaltriggerung und -überwachung über Fmt-Modus Der FMT-Frequenzmaskentrigger ist ein einzigartiger Triggermodus für Echtzeit-Spektrumanalysatoren. Sie können schnell eine Vorlage erstellen und Signale, die den Regeln der Vorlage entsprechen, genau lokalisieren und auslösen, um sporadische Anomalien innerhalb des überwachten Bereichs zu erkennen. Auflösungsbandbreite von nur 1 Hz Das Auflösen von Signalen mit ähnlichen Frequenzen ist für die Überprüfung vieler HF-Geräte und -Systeme von entscheidender Bedeutung. Mit dem RSA3000 können Sie dank der RBW-Auflösungsbandbreite mit einer Abtastbandbreite von nur 1 Hz mehr Details von benachbarten Signalen sehen.
