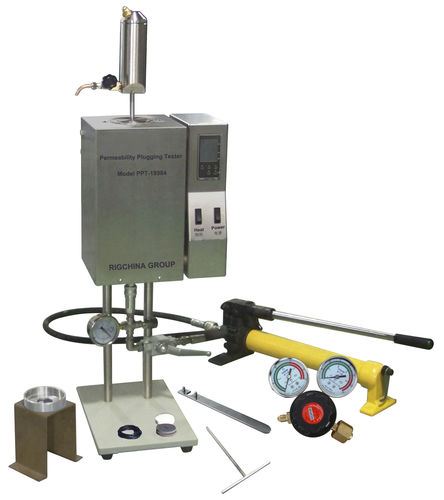

Filterdurchlässigkeits-Prüfstand PPT-189

Der Permeability Plugging Apparatus (PPA) ist ein Hochdruck- und Hochtemperaturgerät, das die statische Filtration im Bohrloch simuliert. Das PPA arbeitet bei Temperaturen und Drücken, die den Bohrlochbedingungen entsprechen, und das Filtrationsmedium befindet sich über der Probenflüssigkeit Die PPA ist sehr hilfreich bei der Vorhersage, wie eine Bohrspülung einen gering durchlässigen Filterkuchen bilden kann, um erschöpfte, unter Druck stehende Intervalle abzudichten und Differentialsticking zu verhindern. Typische Differenzdrücke sind viel höher als die, die bei Standard-HTHP-Tests auftreten. Der Permeabilitätsverstopfungstest ist nützlich, um die Fähigkeit einer Bohrspülung vorherzusagen, einen halbdurchlässigen Filterkuchen zu bilden, der verarmte, unter Druck stehende Intervalle abdichtet und dazu beiträgt, ein differentielles Verkleben zu verhindern Der Druck wird von unten auf die Zelle ausgeübt, und das Filtrat wird von oben aufgefangen. Diese Anordnung verhindert, dass Partikel, die sich während des statischen Tests absetzen, zum Aufbau des Filterkuchens beitragen. Dies ist wichtig, da sich diese Partikel in einem Bohrloch normalerweise nicht absetzen würden Der hydraulische Druck wird über einen schwimmenden Kolben innerhalb der Zelle auf die Bohrspülungsprobe übertragen. Eine O-Ring-Dichtung am Kolben verhindert die Verunreinigung durch Hydrauliköl und die Probe Der maximale Prüfdruck beträgt 5000 psi (34.473 kPa). Die Höchsttemperatur beträgt 260°C (500°F). Der maximale Druck für den Gegendruckbehälter beträgt 750 psi (5171 kPa). Die PPA-Baugruppe besteht aus den folgenden Teilen - PPA-Heizmantel - PPA-Zelle aus rostfreiem Stahl mit einem Druck von 5000 psi (34.473 kPa) - Gegendrucksammler - Kohlendioxid-Druckbeaufschlagungseinheit
