Optisches Mikroskop nano3DX

RöntgenLaborfür die Materialanalyse

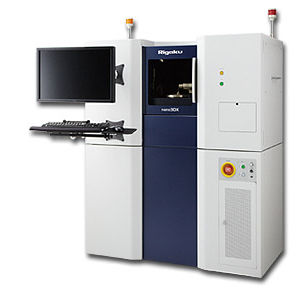

nano3DX Rigakus Nano3DX ist ein echtes Röntgenmikroskop (XRM) mit der Fähigkeit, relativ große Proben mit hoher Auflösung zur messen. Erreicht wird dies durch eine hochleistungsfähige Drehanode als Röntgenquelle sowie einem hochauflösenden CCD Bildwandler. Die Drehanode erlaubt eine rasche Datenerfassung und ermöglicht die einfache Auswechslung von Anodenmaterial und so eine optimale Datengewinnung. Was ist Röntgenmikroskopie? Mit dem Begriff Tomographie wird die Studie der dreidimensionalen Struktur eines Objektes bezeichnet, bei der das Objekt in dünne Scheiben zerlegt wird. Der Begriff Mikrotomographie impliziert, dass die Scheiben extrem dünn sind, dünn genug um sie mithilfe eines optischen Mikroskopes darstellen zu können. Die klassische Tomographie ist eine mühsame und zeitaufwändige Prozedur und kann zudem zu größeren Störungen im Probenmaterial führen. In der Röntgentomographie wird das gesamte Probenmaterial in unterschiedlichen Drehwinkeln dargestellt. Diese unterschiedlichen Bilder werden dann von hochkomplexen Computeralgorithmen bearbeitet um so eine dreidimensionale Objektrekonstruktion zu erhalten, die in jede Richtung zerlegt werden kann. So können neue Informationen über die internen Eigenschaften des Objektes erhalten werden. Die Röntgenmikroskopie liefert diese Darstellungen in einer Auflösung unter einem Mikrometer (μm).
