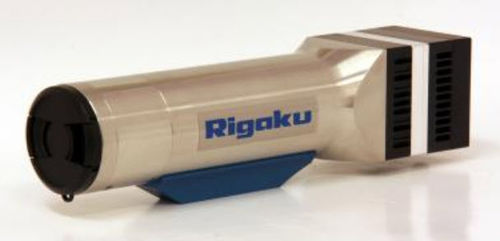

Röntgendetektor Xsight Micron

CCD

Kompakter zweidimensionaler CCD-Detektor Röntgen- und EUV-Detektor Der neue Rigaku Xsight Micron ist ein idealer kompakter zweidimensionaler (2D) CCD-Detektor und wurde für den Einsatz in so unterschiedlichen Anwendungen wie Röntgenmikroskopie, Röntgenmikrotomographie, Röntgenoptikanpassung und Messtechnik, verschiedenen Synchrotronanwendungen und Phasenkontrast-Röntgenbildgebung optimiert. Aufgrund seines breiten Spektralbereichs kann er als EUV-Detektor eingesetzt werden. Die Xsight Micron Röntgen-CCD-Kamera besteht aus einem dünnen einkristallinen Szintillatorbildschirm, einer Optik und einer CCD-Kamera. Die nominale Größe des Eingangsbildbereichs beträgt 0,90 mm x 0,67 mm. Die nominale effektive Pixelgröße beträgt 0,65 μm x 0,65 μm x 0,65 μm. Die CCD-Kamera selbst enthält einen Interline-CCD-Bildsensor mit 1392 (H) x 1040 (V) effektiven Pixeln. Die Daten von der Kamera werden über die Hochgeschwindigkeitsschnittstelle IEEE-1394a (FireWire 400) übertragen. Merkmale Spektralbereich (keV): 0,05 bis 35 % Sichtfeld (mm x mm): 0,90 (V) x 0,67 (H) Räumliche Auflösung (μm): 1,6 (@ 8keV) Einzelbild-Dynamikbereich (typ., dB): ~70 Erfassungsgewinn (e-/ADU): 1,5 ± 0,3 (@ Gewinn 0dB) Ausleserauschen (typ., e- rms): 7,5 Bildrate (fps): 2,5 (@ Binning 1 x 1, Hintergrund korrigiert) Expositionszeitbereich (s): 0,00002 bis 500 Binning: 1 x 1, 2 x 2, 4 x 4 x 4 Mittelwertbildung: ja Verstärkung: 1 - 75 Datenschnittstelle: FireWire (IEEE 1394a) Abmessungen (mm): 60(d) x 70(h) x 249(l) Gewicht (kg): 2,5 Garantie: Teile & Arbeit für 1 Jahr
