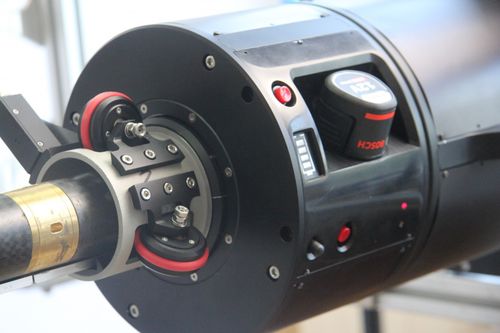

Durchmesser-Messsystem RF096-440/1440-2000 Series

Laseroptischfür große Werkstücke

Maschine zur Inspektion der inneren Oberfläche großer Objekte Die Innenfläche von Großobjekten unterliegt während des Betriebs einem Verschleiß. Um Unfälle zu vermeiden, ist eine regelmäßige Kontrolle des Verschleißgrades erforderlich. Bisher wird diese Art der Kontrolle mit manuellen Messgeräten durchgeführt, aber solche Messungen sind sehr zeitaufwändig, technologisch nicht fortschrittlich und liefern nicht die erforderliche Menge an zuverlässigen Informationen. Ein automatisiertes Lasersystem wurde entwickelt, um ein vollständiges 3D-Modell der inneren Oberfläche großer Objekte zu erstellen und den Verschleiß mit hoher Auflösung und Genauigkeit zu berechnen. messbereich Innendurchmesser, mm: 440...1440 Messfehler Innendurchmesser, mm: ±0,5 Scan-Auflösung, Punkte/Umdrehung: 2008 Linearer Verschiebungsfehler, mm: ±0,1 Maximale Abtastfrequenz, Hz: 9400
