Durchmesser-Messsystem

LaserRohr

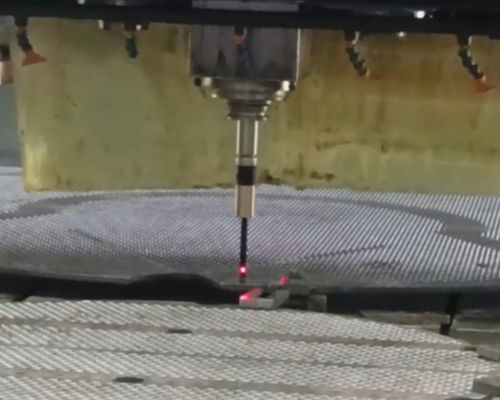

Die Funktionsweise des Systems basiert auf dem Prinzip der Abtastung der Innenfläche von Löchern mit einem rotierenden Laser-Triangulationssensor. Hauptbestandteile des Systems: - Laser-Triangulationssonde(n) der Serie RF609-Wi-Fi; - Industrie-Tablet mit Software. Die Bohrungsprüfung wird wie folgt durchgeführt: - Der Laser-Triangulationstaster wird in der Spindel der CNC-Maschine installiert. - Die CAD-Datei des kontrollierten Rohrbodens wird in das Programm auf dem Tablet hochgeladen. - Der Bediener gibt die Spindeldrehzahl, die Vorschubgeschwindigkeit des Tasters und die Reihenfolge der Messung der Rohrbodenlöcher in das Maschinenprogramm und das Systemprogramm ein. - Das Tablet wird in den Datenempfangsmodus geschaltet, und das Scanprogramm wird auf der Maschine gestartet. Während des Messvorgangs führt die Maschine in Übereinstimmung mit dem gewählten Algorithmus nacheinander eine rotierende Lasersonde in das kontrollierte Loch ein. Die Lasersonde überträgt die Messdaten an das Tablet, und die Tablet-Software berechnet die geometrischen Parameter jedes Lochs und zeigt sie in einem grafischen Farbcode an. Nach Abschluss der Messungen erstellt der Bediener einen Bericht.
