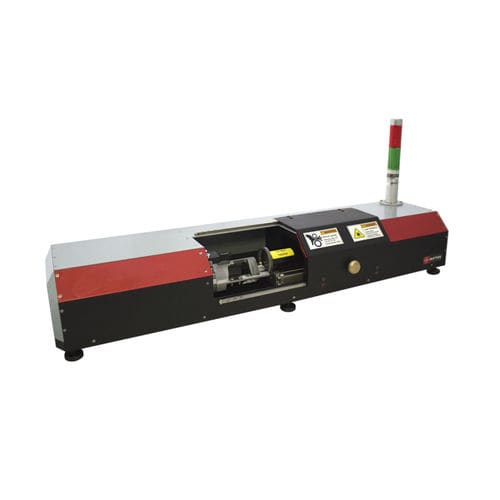

Kontaktloses Messsystem RF096-32/42-100

DurchmesserLaserzur Messung des Innendurchmessers

Die Maschine ist für die berührungslose Abtastung und Messung der geometrischen Parameter des Innendurchmessers von Rohren, Buchsen, Löchern, Schläuchen usw. bestimmt. Anwendung der Maschine: Großserienproduktion. Die Funktionsweise der Maschine basiert auf dem Prinzip der Laserabtastung der rotierenden Rohrinnenfläche durch einen Triangulations-Laserpunktsensor. Das kontrollierte Rohr wird in den Prismenblock eingebaut. Auf Befehl des Bedieners bewegt sich ein Lasersensor in die Kontrollzone des Rohrs, und der Prisma-Block wird in Drehung versetzt. Während der Drehung misst ein Lasersensor den Abstand zur Oberfläche des Rings in Synchronisation mit dem vom Encoder bestimmten Drehwinkel. Nach Beendigung einer Umdrehung des Rohrs fährt ein Lasersensor zur nächsten Kontrollposition, und der Messvorgang wird wiederholt. Die Anzahl der Durchmesser-Kontrollabschnitte entlang des Rohrs wird von der Software festgelegt. Die Radialkoordinaten der Rohroberfläche werden an den Computer übermittelt, um die erforderlichen geometrischen Parameter (ID, Ovalität, Rundheit usw.) zu berechnen. Hauptmerkmale: - Messbereich ID 32...42 mm - Messgenauigkeit ±5 um - Inspektionszeit (fünf Abschnitte) 13 s
