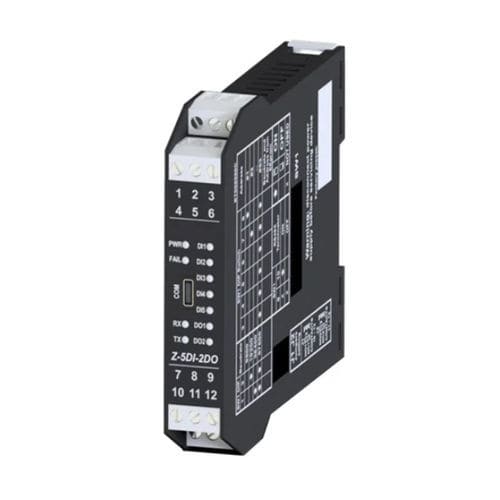

Signalverarbeitungsmodul für DIN-Schiene Z-5DI-2DO

Z-5DI-2DO ist ein Modul mit fünf digitalen Eingängen und zwei digitalen Ausgängen, das eine RS485-Verbindung mit Modbus-RTU-Protokoll für die Kommunikation verwendet. Es kann über einen PC mit einer Konfigurationssoftware konfiguriert werden. Das Modul unterstützt eine breite Palette von Stromversorgungsoptionen, von 10 bis 40 Vdc oder 19 bis 28 Vac bei 50-60 Hz, mit einer maximalen Leistungsaufnahme von 3,5 W. Das Modul Z-5DI-2DO verfügt über Statusanzeigen für Stromversorgung, Fehler, Datenübertragung, Datenempfang sowie den Status der Ein- und Ausgänge. Es hat eine Schutzart von IP20 und ist für die Installation in Kategorie II bei 300 V geeignet. Das Modul hat Abmessungen von ca. 17,5 x 100 x 111 mm und wiegt ca. 140 g. Das Gehäuse besteht aus schwarzem PA6-Material, die Anschlüsse erfolgen über abnehmbare Schraubklemmen für Leiter bis zu 2,5 mm2. Auf der Rückseite befindet sich ein IDC10-Anschluss für die DIN-Schiene 46277 und auf der Vorderseite ein nicht isolierter Micro-USB-Anschluss für die Programmierung. Er ist für die Montage auf einer 35-mm-DIN-Schiene gemäß der Norm IEC EN 60715 ausgelegt. Er unterstützt auch Hot-Swapping-Funktionalität. Was die Kommunikation betrifft, so verfügt das Modul über zwei RS485-Zweidrahtschnittstellen mit einer Übertragungsgeschwindigkeit von bis zu 115,20 bps. Es unterstützt das Modbus RTU-Protokoll als Slave. Die Kommunikationszeit beträgt weniger als 10 ms bei 38400 bps. Die maximale Kommunikationsentfernung beträgt 1200 m, und es kann bis zu 64 Knoten ohne Repeater unterstützen. Das Z-5DI-2DO verfügt über fünf optoisolierte Eingangskanäle, die als PNP oder NPN konfigurierbar sind, und unterstützt verschiedene Sensortypen wie Reed, Kontakt, Näherung, PNP und NPN mit einer maximalen Frequenz von 5 kHz. Außerdem verfügt er über fünf Totalisatoren mit 32-Bit-Zählung und FeRAM-Sicherung.
