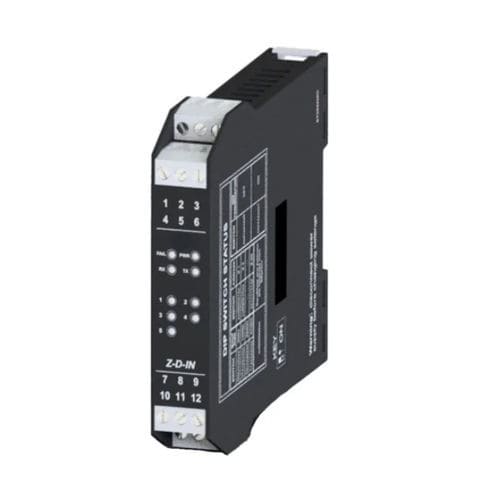

Signalverarbeitungsmodul Z-D-IN

Z-D-IN ist ein Modbus-Modul mit 5 selbstversorgten digitalen Eingängen, die mit einer gemeinsamen negativen Spannung von 16 VDC arbeiten. Es verfügt über 5 Eingänge mit 16-Bit-Zählern und einer maximalen Frequenz von 100 Hz, mit der Option, Eingang #5 als schnellen 32-Bit-Zähler mit einer maximalen Frequenz von 10 KHz einzustellen. Das Modul unterstützt die serielle RS485-Kommunikation mit dem Modbus-RTU-Protokoll, das maximal 32 Knoten zulässt, und bietet eine Isolierung der Eingänge bis zu 1500 Vac von den anderen Niederspannungskreisen. Z-D-IN verfügt über einen Eingangsspannungsbereich von 10-40 VDC oder 19-28 Vac (50-60 Hz), 5 optoisolierte Kanäle für verschiedene Eingangstypen (Reed, Proximity, PNP, NPN, Clean Contact), Transientenschutz mit schnellen TVS-Unterdrückern, 4 16-Bit-Zähler mit einer maximalen Frequenz von 100 Hz und 1 32-Bit-Zähler mit einer maximalen Frequenz von 10 KHz. Das Modul bietet auch einen einstellbaren Anti-Bounce-Filter von 5 bis 250 ms. Es ist für die Montage auf einer 35-mm-DIN-Schiene vorgesehen und hat die Abmessungen 17,5 x 100 x 112 mm. PRODUKTMERKMALE Programmiermethode - DIP-Schalter Inklusive Dokumentation - italienische Bedienungsanleitung Explosionsschutz - Sichere Zone Montage - DIN-Führung Hauptmerkmale - Berechnung des Gesamtdurchflusses, Erfassung von Signalen, Modbus RTU Kommunikation, Zählung Beschreibung 5 digitale Eingänge / RS485-Modul Eingänge - Impulse / Digitaleingänge Anzahl der Kanäle DETAILS ZU DEN SIGNALEINGÄNGEN UND -AUSGÄNGEN Details der Signaleingänge - 5 optoisolierte Kanäle (Reed, Näherungsschalter, pnp, npn, potenzialfreier Kontakt) mit gemeinsamem Minuspol und eigener Stromversorgung bei 24 Vdc, geschützt durch schnelle 600 W/ms TVS-Transientenunterdrücker Die 5 Eingänge sind aufgeteilt in: 4 Eingänge mit 16-Bit-Zähler mit einer maximalen Frequenz von 100 Hz
