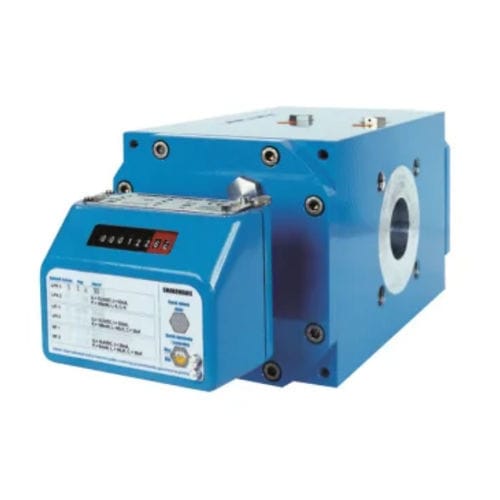

Drehkolbendurchflussmesser CGR-FX

Volumenfür Stickstofffür Erdgas

Der Drehkolbengaszähler CGR-Fx ist ein fortschrittlicher volumetrischer Zähler, der hochpräzise Messungen ermöglicht. Dieses Gerät wird sowohl im Gastransport als auch in der Gasverteilung eingesetzt und dient auch als Hauptzähler in Kalibriersystemen. Seine Funktionsweise basiert auf dem Gasfluss durch Kammern, die durch die Formgebung der Komponenten definiert sind. Die Kolben werden durch den Gasstrom in Bewegung gesetzt, und ihre Drehung wird über eine Magnetkupplung auf das Zählwerk übertragen, die eine vollständige Isolierung zwischen dem Inneren und dem Äußeren des Zählers gewährleistet. Ein besonderes Merkmal ist die Trennung der Messpatrone vom Außengehäuse, um sie vor möglichen mechanischen Belastungen durch Flanschversatz zu schützen. Diese Konstruktion in Verbindung mit der präzisen Bearbeitung der Teile, die den Spalt zwischen den Rotoren minimiert, dient der Minimierung von Druckverlusten und bietet einen großen Messbereich. Alle wartungsanfälligen Komponenten wie Ölstandsanzeiger, Öleinfülldeckel, Zählwerk und Impulsgeber befinden sich an der Vorderseite des Zählers, so dass er dicht an der Rückwand montiert werden kann. Das Gerät verfügt über zwei Druckabgriffe, eine Temperaturtasche und bis zu vier Hochfrequenz-Impulsgeber. Es entspricht der Norm EN12480 und ist nach MID (Metrology Instruments Directive), PED (Pressure Equipment Directive) und ATEX (Atmosphères Explosibles) zugelassen. In der Standardkonfiguration wird das Messgerät mit zwei Niederfrequenz-Impulsgebern (LFK) geliefert. Auf Anfrage können zwei Mittelfrequenzsensoren (LFI1-LFI2), zwei Hochfrequenzsensoren (HF1-HF2) und ein Anti-Betrugs-Sensor (AFK) geliefert werden.
