Elektronischer Mengenumwerter ELCORPLUS series

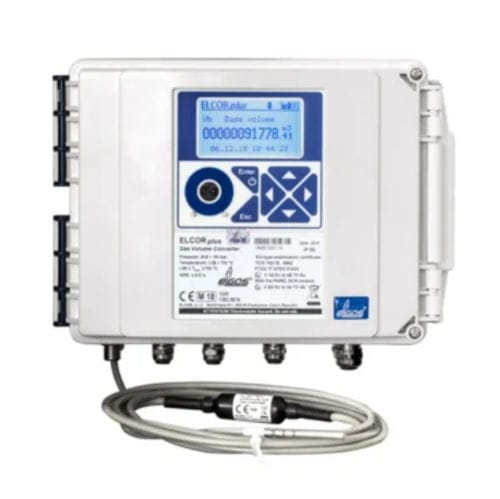

Sein robustes Design in Verbindung mit einer bemerkenswerten Modularität deckt alle Anforderungen im Bereich der Gasmessung ab. Das batteriebetriebene ELCORplus rechnet das Gasvolumen bei Betriebsbedingungen in das Gasvolumen bei Basisbedingungen gemäß der Zustandsgleichung um. Informationen über das Gasvolumen in der Rohrleitung werden durch gepulste Signale mit niedriger oder hoher Frequenz, 1 bzw. 100 Imp/m³, empfangen. Druckinformationen werden über einen Druckschalter (je nach Bedarf konfigurierbar) geliefert, während die Temperatur über eine 50-mm-Sonde gemessen wird, die in einer speziellen Tasche der EQZ-, EQZK- und TRZ-Messgeräte untergebracht werden kann; beide Sonden werden mit einem 10-m-Kabel geliefert. Die Stromversorgung des Geräts erfolgt über eine interne Batterie, die das Gerät bis zu 18 Jahre lang mit Strom versorgt (die Reichweite hängt eng mit der gewählten Konfiguration zusammen). Die Verbindung mit der Außenwelt erfolgt über ein 128 x 64 12-stelliges LCD-Display und ein 6-Tasten-Bedienfeld, während die Verbindung mit anderen Systemen über das Modbus RS485-Protokoll und einen optionalen 4...20 mA Analogstromausgang erfolgt. Produktmerkmale Programmiermethode - Tastatur + Software Inklusive Dokumentation - Englische Bedienungsanleitung Hauptmerkmale - Datenlogger, Anzeige der Messwerte mit Einheiten, Berechnung des konstanten Durchflusses, Volumenberechnung Details zu den Signaleingängen und -ausgängen Signalausgangstyp - Uscite multiple Impulsfaktor - 1 imp/m³ Einzelheiten zum Ausgang - Keine Impulsfaktor - Digitaler Ausgangstyp - Rechteckwellenimpulse Anzahl der digitalen Ausgänge - 4 (Repeater Base Volume/Corrected Volume) Art der Signaleingänge - Standardimpulse - 1 Imp/m³ Merkmale des Registers Anzeigetechnik - LCD S/W Mechanische Daten Höhe - 201 mm Breite - 263 mm Tiefe - 111 mm Gehäusematerial - Glasfaser-Polycarbonat Logistik Art der Verpackung - Karton BOX
