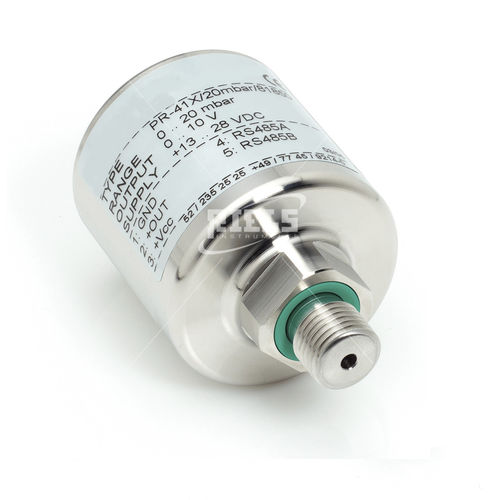

Relativdruckmessumformer 41X series

absolutKeramikkapazitiv

Die kapazitiven Druckmessumformer 41X sind für die Messung von Relativdruckwerten im mbar- und bar-Bereich konzipiert. Dank der Kompensation mit einem digitalen mathematischen Modell erreichen sie Genauigkeiten von 0,1 %FS: Im Temperaturbereich zwischen 10 und 40°C entspricht dieser Wert auch dem Gesamtfehlerband. Neben der digitalen RS485-Schnittstelle, die die Anzeige und Speicherung der Werte auf einem PC oder die Neuprogrammierung des Messumformers ermöglicht, verfügt dieser Bereich über Strom- oder Spannungsausgänge. Mit der Software CCS30 und dem Konverter K-114 kann der berechnete Druck umprogrammiert und auf einem Computer angezeigt werden. Die CCS30-Software ermöglicht auch die Aufzeichnung und grafische Darstellung von Drucksignalen. Bis zu 128 Transmitter können an ein Bussystem angeschlossen werden. PRODUKTMERKMALE messprinzip - Druck Gemessene Information - Druck Detektionsart - Kontinuierliche Messung Explosionsschutz - Sichere Zone Sensortyp - Piezoresistiver Siliziumsensor Konstruktion/Struktur - Innenmembran Eigenschaften der Flüssigkeit - Aggressiv Nullpunktkalibrierung - Nein MERKMALE DES REGISTERS Anzeigeversion - Keine ELEKTRISCHE DATEN Art des elektrischen Anschlusses - Kabel Verpolungsschutz - Nein LEISTUNGSDATEN Referenzgenauigkeit (Gesamtfehler) - Gesamtfehlerbereich - ± 0,2% Skalenendwert für 2-Leiter-Version ± 0,3% Skalenendwert für die 3-Leiter-Version Kompensierter Temperaturbereich: 10...50 °C Temperaturkoeffizient Nullpunkt - ± 0,1% Skalenendwert für 2-Leiter-Version ± 0,2% Skalenendwert bei 3-Leiter-Ausführung Kompensierter Temperaturbereich: 10...50 °C Marinezulassungen - Keine Gesetze und Vorschriften - RoHS, Richtlinie 2014/35/EU "Niederspannungsrichtlinie",
