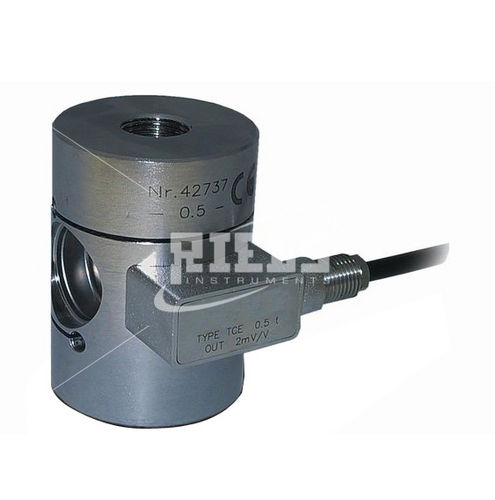

Wägezelle / Zug- und Druckkraft TCE

zylindrischDehnungsmessstreifenEdelstahl

Messprinzip Kompression und Traktion Nennlast 350 kg ÷ 20t Ausgangssignal 2mV/V Werkstoffe Edelstahl, Schweißen Laser Temperatur 70°C Schutzklasse IP67 - Option Atex eigensicher Der Betrieb der Wägezellen und Dynamometer basiert auf einem einzigen Konzept: Die auf das Gerät ausgeübte Kraft bestimmt Spannungen, die proportional zur Belastung der Struktur selbst sind und die durch die Verwendung von Dehnungsmessstreifen in ein elektrisches Signal umgewandelt werden. Breites Sortiment und zahlreiche Anwendungsbereiche. Wir können Zellen aufteilen in: Zellkompression, Traktionszellen, Zellweg, außermittig. Sehr wichtig für all diese Arten von Zellen und Dynamometern ist das LASER-Schweißen, das einen hohen Schutz des Innenraums und dann die Lebensdauer des Geräts gewährleistet. Druckwägezellen sind solche, die der Last in einer Druckrichtung ausgesetzt sind und z.B. in Anwendungen wie Wägesilos, Wägeplattformen für Kraftfahrzeuge, aber auch in vielen anderen Anwendungen in den unterschiedlichsten Umgebungen eingesetzt werden. Auch die Zellen auf Biegung sind unidirektional, weit verbreitet in industriellen Umgebungen, wie z.B. die Zelle Typ F1, die seit Jahrzehnten mit Erfolg auf dem Markt verkauft wird und durch einen vollverschweißten Faltenbalg-LASER gut geschützt ist. Die Zugvorrichtungen sind dagegen nur solche, die nur der Zugkraft ausgesetzt sind. Die Dynamometer oder Wägezellen werden häufig für Brückenkrane oder Trichter verwendet. Die bidirektionalen Wägezellen werden stattdessen dort eingesetzt, wo die aufgebrachte Kraft entweder diese Druckspannung sein kann. Beispiel: bewegliche mechanische Teile, wie Kolben oder, für Dynamometer, Maschinen, Materialprüfmaschinen usw.
