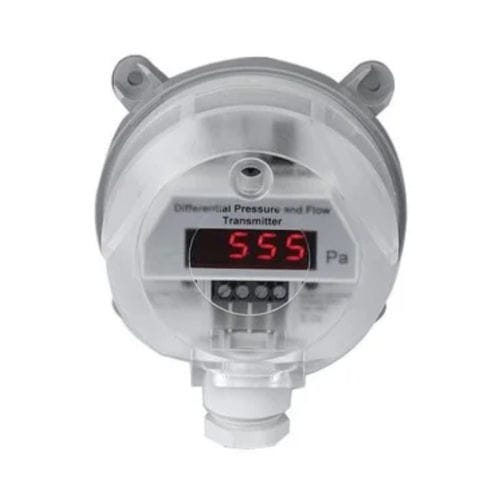

Differenzdruckmessumformer RIB984 series

digital4-20 mAEinbau

Der Differenzdrucktransmitter RIB984 dient zur Erfassung des Differenzdrucks von nicht-korrosiven Gasen. Es gibt mehrere mögliche Anwendungsbereiche: klima- und Raumklasse, Gebäudeautomation, Steuerung von Ventilen und Klappen, Überwachung von Flüssigkeiten und Füllständen, Steuerung von Luftströmen, Umwandlung in Spannungs- und Stromwerte. Jeder Druckmessumformer ist mit zwei verschiedenen Differenzdruckskalen konfigurierbar. Der Messumformer ist werkseitig auf Skala 1 mit Hilfe der eingesteckten Steckbrücke "Range" eingestellt. Um mit Skala 2 zu arbeiten, entfernen Sie einfach die eingesetzte Steckbrücke. Die Ansprechzeit kann mit dem "Response"-Jumper konfiguriert werden (die Ansprechzeit beträgt werksseitig 1 s, geeignet zur Eliminierung kurzer Druckspitzen). PRODUKTMERKMALE Detektionsart - Kontinuierliche Messung Messbare Medien - Luft, Erdgas Programmiermethode - Mit Jumper "Response" Explosionsschutz - Sichere Zone Druckart - Differenzialdruck Messart - Mit Kontakt Sensortyp - Piezoresistiver Siliziumsensor ANGABEN ZU DEN SIGNALEINGÄNGEN UND -AUSGÄNGEN lastwiderstand - 20...500 Ohm MERKMALE DES REGISTERS Anzeigbare Maßeinheiten - Kpa ELEKTRISCHE DATEN Spannungsart - 24 Vac/dc Rückgewinnungsbatterie - Nicht verfügbar Verpolungsschutz - Nein Datenlogger - Nein Maximale Stromaufnahme - 0,03 A Kommunikationsprotokoll - N/D Kommunikationsschnittstelle - Keine Betriebsspannung - MECHANISCHE DATEN Prozessanschlussart - Düse Durchmesser des Prozessanschlusses - N/D Werkstoffe in Kontakt mit dem Messmedium - POM - Acetalharz Dichtungswerkstoffe - N/D Gehäusewerkstoff - POM - Acetalharz Höhe - 57,5 mm Breite - 65 mm Tiefe - 118 mm O-Ring - Ohne O-Ring Gehäusematerial - ABS - Acrylnitril-Butadien-Styrol
