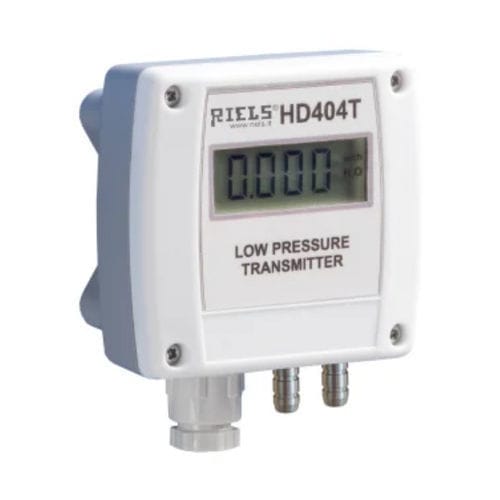

Relativdruckmessumformer HD404T

Differenzpiezoresistivdigital

Die Druckmessumformer der Serie HD404T können Relativdrücke gegenüber der Atmosphäre oder Differenzdrücke bis zu 1000 Pa messen. Die Transmitter verwenden einen temperaturkompensierten "mikrobearbeiteten" Siliziumsensor, der eine ausgezeichnete Linearität, Wiederholbarkeit und zeitliche Stabilität aufweist. Das Sensorsignal wird verstärkt und je nach Modell in einen Standard-Analogausgang in Strom (4÷20 mA) oder Spannung (0÷10 V) oder in einen digitalen RS485 Modbus-RTU-Ausgang umgewandelt und kann daher über große Entfernungen mit hoher Störfestigkeit übertragen werden. Bei den Modellen mit analogem Ausgang ist es möglich, über einen Dip-Schalter zwischen zwei Messbereichen zu wählen, um den optimalen Messbereichsendwert für Ihre Anwendung auszuwählen. Eine optionale Auto-Zero-Schaltung (AZ) gleicht den Differenzdruck am Sensoreingang periodisch aus und korrigiert dessen Offset; mit dieser Schaltung ausgestattete Transmitter sind unempfindlich gegenüber der Einbaulage. Darüber hinaus kompensiert die Auto-Zero-Schaltung die Alterung und Nullpunktdrift des Sensors bei Temperaturschwankungen, wodurch die Wartung auf ein Minimum reduziert werden kann. Es ist eine Anzeigeoption (L) verfügbar, bei der der Druck auf einem 4-stelligen Display in der gewählten Maßeinheit angezeigt wird. Die "Quadratwurzel"-Version (SR) ist nützlich, wenn der Transmitter an ein Pitot- oder Darcy-Rohr angeschlossen ist, da der Ausgang direkt proportional zur Geschwindigkeit des Luftstroms ist. Die SR-Version mit der Option L ermöglicht es Ihnen, auf dem Display neben dem gemessenen Druck auch die berechnete Geschwindigkeit des Luftstroms anzuzeigen.
