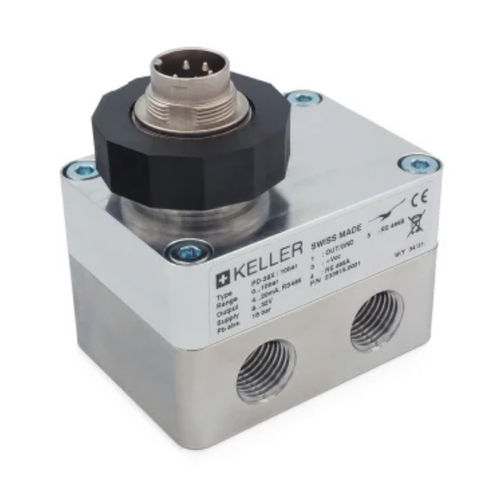

Differenzdruckmessumformer PD39X

piezoresistivanalogRS-232

Bei Anwendungen mit einem Differenzdruck, der 5% über dem maximalen Standarddruckbereich liegt, bietet die Differenzdruckmessung mit zwei Absolutdrucksensoren größere Vorteile als herkömmliche Methoden der Differenzdruckmessung. Die Differenzdrucktransmitter der Serie PD39X messen den Differenzdruck nicht direkt, sondern verwenden zwei Absolutdrucksensoren, um die Messung indirekt zu erfassen. Jede Druckseite verfügt über zwei Anschlussöffnungen, so dass der PD39X problemlos in Druckleitungen eingesetzt werden kann. Auf diese Weise ist es auch möglich, den Differenzdruck genau zu messen, wenn das Verhältnis Standarddruckbereich/Differenzdruck hoch ist. Alle reproduzierbaren Drucksensorfehler (d.h. Nichtlinearitäten und Temperaturabhängigkeiten) werden dank der mathematischen Fehlerkompensation vollständig eliminiert. Die Sensorsignale werden mit einem 16-Bit-A/D-Wandler gemessen, der es ermöglicht, einzelne Standarddruckbereiche mit einer Genauigkeit von 0,05%FS über den gesamten Druck- und Temperaturbereich zu messen. Die Messumformer sind mit einer Zweidraht-RS485-Halbduplex-Schnittstelle ausgestattet, die mit dem Bussystem nach dem Vorbild von "MODBUS RTU" kompatibel ist. RIELS bietet hierfür Schnittstellenkonverter auf RS232 oder USB an. Das Programm READ30/PROG30 und das Protokoll sind kostenlos erhältlich. Die Schnittstelle bietet die folgenden Funktionen: Auslesen der Druck- und Temperaturwerte für beide Sensoren, wobei nicht nur der Differenzdruck, sondern auch die beiden Standarddruckbereiche ausgelesen werden können Kalibrierung von Nullpunkten und Verstärkung Abstufung des Analogausgangs in Bezug auf verschiedene Druckbereiche oder verschiedene Maßeinheiten
