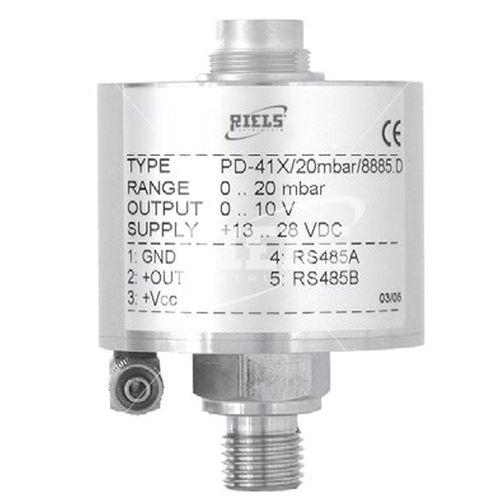

Relativdruckmessumformer 41X series

DifferenzkapazitivDünnschicht

Die kapazitiven Differenzdrucktransmitter PD-41X sind für die Messung von Relativdruckwerten im mbar- und bar-Bereich konzipiert. Dank der Kompensation mit einem digitalen mathematischen Modell erreichen sie Genauigkeiten von 0,1 %FS: Im Temperaturbereich zwischen 10 und 40°C entspricht dieser Wert auch dem Gesamtfehlerband. Neben der digitalen RS485-Schnittstelle, die die Anzeige und Speicherung der Werte auf einem PC oder die Neuprogrammierung des Messumformers ermöglicht, verfügt dieser Bereich über Strom- oder Spannungsausgänge. Mit der Software CCS30 und dem Konverter K-114 kann der berechnete Druck umprogrammiert und auf einem Computer angezeigt werden. Die CCS30-Software ermöglicht auch die Aufzeichnung und grafische Darstellung von Drucksignalen. Bis zu 128 Transmitter können an ein Bussystem angeschlossen werden. PRODUKTMERKMALE gemessene Informationen - Druck Erfassungsart - Kontinuierliche Messung Anzeigemodi und Signale - Verwendung des Signalausgangs Explosionsschutz - Sicherer Bereich Druckart - Differenzialdruck Eigenschaften der Flüssigkeit - Aggressiv, nicht leitend (µS/cm <20) Nullpunkt-Kalibrierung - Nein MERKMALE DES REGISTERS Anzeige - Nein Anzeigetechnik - N/A ELEKTRISCHE DATEN Rückgewinnungsbatterie - Nicht verfügbar Art des elektrischen Anschlusses - Kabel Verpolungsschutz - Nein Status-LED - Keine MECHANISCHE DATEN Prozessanschlussart - Gewinde GAS(M) Durchmesser des Prozessanschlusses - 1/4" - DN6 Dichtungswerkstoffe - FKM (VITON®) - Copolymer aus VIVILIDENFLUORID Andere Gehäusewerkstoffe - AISI 316L (1.4404) - Edelstahl Membranmaterial - Keramik, vergoldet Höhe - 64 mm Breite - 38 mm Tiefe - 38 mm Marinezulassungen - Keine Lebensmittel-/Pharmazulassungen - Keine Atex-Zulassungen - ATEX / Europa CE-Kennzeichnung - Ja
