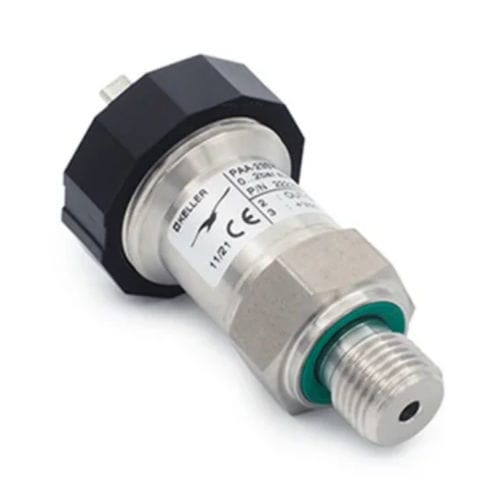

Relativdruckmessumformer 23SY
absolutpiezoresistiv4-20 mA

Relativdruckmessumformer
Relativdruckmessumformer
Relativdruckmessumformer
Relativdruckmessumformer
Relativdruckmessumformer
Relativdruckmessumformer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Drucktyp
relativ, absolut
Technologie
piezoresistiv
Ausgang
4-20 mA, 0-10 V, mit Stromausgang, mit Spannungsausgang, RS-232
Stromverbindung
M12-Steckverbinder
Versorgungsspannung
DC
Einbauart
Gewinde, mit frontbündiger Membran
Flüssigkeit
für Gas, für Flüssigkeiten
Material
Edelstahl, Stahl
Schutzniveau
eigensicher, ATEX, IP65, IP67, IP68, IP66, IP54
Anwendung
zur Wasseraufbereitung, Prozess, für OEM, für die Lebensmittelindustrie, für die petrochemische Industrie, für die Bahntechnik, für pharmazeutische Anwendungen, für Motor, für Heizkessel, für die Kunststoffindustrie, für Kühlkreislauf, für Reinraum
Weitere Eigenschaften
kompakt, Präzision, CE, OEM, mit kurzer Ansprechzeit, vollverschweißt, kostengünstig, silikonölgefüllt, mit Membrandruckmittler
Druckbereich

Min: 0 bar
(0 psi)

Max: 1.000 bar
(14.503,77 psi)

Präzision

0,25 %

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Beschreibung

Die Drucktransmitter der Serie 23SY haben einen sehr geringen Temperaturfehler. Dies wird durch eine zusätzliche Schaltung erreicht, die einen Temperatursensor enthält, der den Temperaturbereich in Felder mit einer Breite von 1,5 Kelvin (K) unterteilt. Für jedes Feld werden die Kompensationswerte für Nullpunkt TK und Verstärkung TK auf der Grundlage eines mathematischen Modells berechnet und in die Zusatzschaltung programmiert. Die Serie 23SY zeichnet sich durch ihre außergewöhnliche Robustheit gegenüber elektromagnetischen Feldern aus. Die Grenzwerte der CE-Norm für geführte und sandgestrahlte Felder liegen unter Faktor 10. PRODUKTMERKMALE Messprinzip - Druck Gemessene Information - Druck Erfassungsart - Kontinuierliche Messung Messart - Mit Kontakt Sensortyp - Piezoresistiver Siliziumsensor Eigenschaften der Flüssigkeit - Aggressiv DETAILS ZU DEN SIGNALEINGÄNGEN UND -AUSGÄNGEN Alle Signalausgänge verfügbar - 4...20 mA, 0...10 Vdc, 0...5 Vdc, 0,5...4,5 Vdc ELEKTRISCHE DATEN Spannungstyp - 24 Vdc Verpolungsschutz - Nein Schutzart - IP65 Maximale Stromaufnahme - 0,02 A Isolationswiderstand - >10 MΩ@300 V Betriebsspannung - 8...32 Vdc (13...32 Vdc für 0...10 Vdc Ausgang) MECHANISCHE DATEN Werkstoffe in Kontakt mit dem Messmedium - AISI 316L (1.4404) - Edelstahl Dichtungswerkstoffe - FKM (VITON®) - Copolymer aus VIVILIDENFLUORID Membranwerkstoff - AISI 316L (1.4404) - Rostfreier Stahl Ölfüllung - Silikonöl Gehäusematerial - AISI 316L (1.4404) - Rostfreier Stahl Gehäusewerkstoff - AISI 316L (1,4404) - Rostfreier Stahl LEISTUNGSDATEN Initialisierungszeit - 5 ms Ansprechzeit - 5 ms Messzyklen - > 10 Millionen Zyklen, 0... 100% Skalenendwert bei 25 ° C. Messgenauigkeit - ±0,25% Skalenendwert

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Riels Instruments anzeigen
