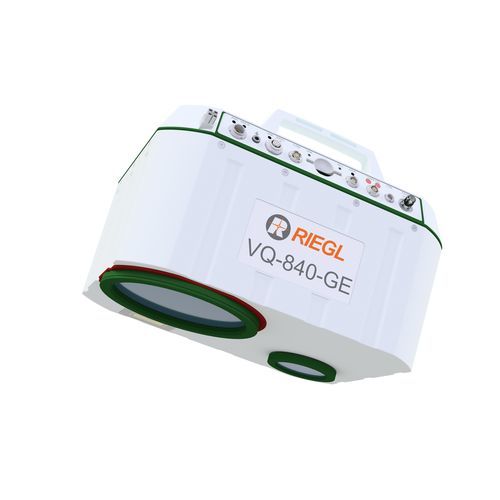

2D-Scanner VQ-840-GE

für lange DistanzmessungenLaserLIDAR

Der RIEGL® VQ-840-GE ist ein voll integrierter kompakter Airborne-Laserscanner für kombinierte topographische und bathymetrische Vermessungen. Sein kompaktes und sehr leichtes Design erleichtert die Integration in UAVs. Das System kann optional mit einem integrierten und werkskalibrierten IMU/GNSS-System und einer optionalen Kamera angeboten werden. Der Scanner führt Laserentfernungsmessungen zur Vermessung der Unterwassertopografie mit einem schmalen, sichtbaren grünen Laserstrahl durch, der von einer gepulsten Laserquelle ausgesendet wird. Vorbehaltlich der Klarheit durchdringt der Laserstrahl bei dieser speziellen Wellenlänge das Wasser und ermöglicht so die Messung von untergetauchten Zielen. Die Entfernungsmessung basiert auf der Laufzeitmessung mit sehr kurzen Laserpulsen und anschließender Echodigitalisierung und Online-Wellenformverarbeitung. Der Laserstrahl wird in einem elliptischen Scan-Muster abgelenkt und trifft in einem Einfallswinkel mit geringer Abweichung auf die Wasseroberfläche. Das VQ-840-GE kann mit einem Trägheitsnavigations-Sensor zur nachträglichen Schätzung der Position und Orientierung des Instruments ergänzt werden. Als weitere Option kann eine hochauflösende Digitalkamera integriert werden, um die vom Laserscanner gewonnenen Daten zu ergänzen. Die robuste interne mechanische Struktur in Verbindung mit dem staub- und spritzwassergeschützten Gehäuse ermöglicht den Langzeitbetrieb auf luftgestützten Plattformen, insbesondere UAVs.
