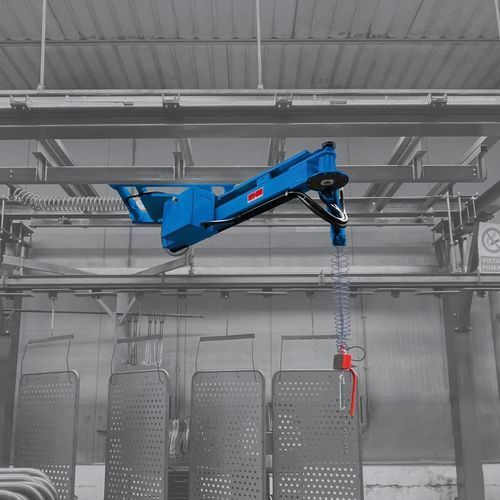

Seilmanipulator SLIDING CEILING MANIPULATORpneumatischmit Greifsystemfür Hubanwendungen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- pneumatisch
- Greiferfunktion
- mit Greifsystem
- Anwendung
- für Hubanwendungen
- Konfiguration
- mit Schienenaufhängung
- Weitere Eigenschaften
- ATEX, Seil, mit Gelenk
- Bereich
- für Industrieanwendungen
- Last
Min: 20 kg
(44,1 lb)Max: 200 kg
(440,9 lb)- Aktionsradius
Min: 300 mm
(12 in)Max: 3.500 mm
(138 in)- Druck
7 bar
(101,5 psi)- Rotation
360 °
Beschreibung
Der Seilmanipulator hat zwei Gelenkarme: einen für den Zylinder und einen, der als Tank dient.
Er verwendet ein System von Riemenscheiben, die mit einem Pneumatikzylinder verbunden sind, um die lineare Bewegung des Zylinders in eine vertikale Bewegung des Seils umzuwandeln, wobei die Tragfähigkeit und der Hub erhöht werden.
Diese Maschine ist für das Heben von Lasten zwischen 25 kg und 150 kg geeignet. Auf Anfrage ist sie in den Versionen ATEX und 4.0 erhältlich und bietet somit maximale Vielseitigkeit für verschiedene industrielle Anwendungen.
Tecnichal Daten
1. Versorgung: 7-bar-Druckluft
2. Maximale Tragfähigkeit: von 20 bis 200 kg Werkzeug nicht enthalten
3. Gewicht: von 60 bis 105 kg
4. Drehwinkel Achse 1: 360°
5. Drehwinkel Achse 12: 330°
6. Vertikaler Bereich: 1800 mm
7. Max. Radius: von 2000 bis 3000 mm (Sonderausführung 3500)
8. Minimaler Radius: von 300 bis 700 mm
9. Standard-Farbe: RAL 5015
10. Bodenplatte: von 500x500 bis 1000x1000
---
Kataloge
Sliding ceiling manipulator
2 Seiten
