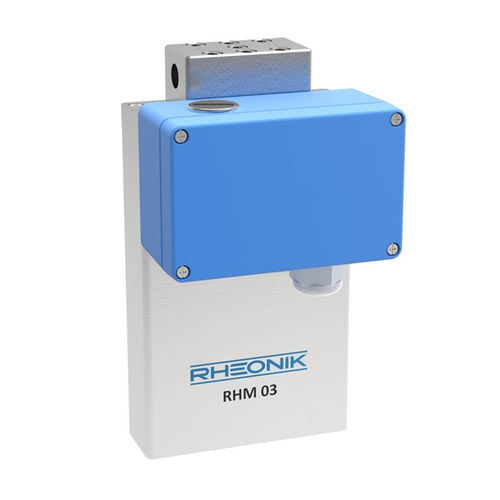

Coriolis-Strömungssensor RHM 03

Massenfür Wasserkompakt

Der RHM 03 ist mit einer großen Auswahl an medienberührten Materialien und den höchsten Druck- und Temperaturwerten auf dem Markt erhältlich. Er ist für alle Anwendungen mit geringem Durchfluss geeignet, bei denen eine hohe Genauigkeit erforderlich ist. Bereich: 0.03 kg/min bis zu 7,5 kg/min Druck: bis zu 1311 bar (19014 psi) Temperatur: -196°C (-321°F) bis zu +210°C (410°F) Genauigkeit: 0,1 % der Rate Werkstoffe: SS 316L / SS 316Ti, Super Duplex - 1.4410, Alloy C22 - 2.4602 Prozessanschluss: ¼" bis zu 1" Allgemeine Spezifikationen Nenndurchfluss (Qₙₒₘ)* 5 kg/min (11 lb/min) Maximaler Durchfluss (Qₘₐₓ)* 7.5 kg/min (16,5 lb/min) Typischer Mindestdurchfluss (Qₘᵢₙ)* 0.04 kg/min (0,88 lb/min) Serienschlauch / Einzelweg Die Durchflussraten Qmax, Qnom und Qmin für "serielle" Sensoren betragen 50 % der oben aufgeführten Parallel-/Doppelwegversion. Betriebstemperatur Der Flüssigkeitstemperaturbereich reicht von -196 °C bis +210 °C (-320 °F bis +410 °F) Für integrierte Transmitterversionen siehe Datenblatt des Transmitters Umgebungstemperatur -50 °C bis +80 °C (-60 °F bis +180 °F). Hochtemperaturversion für den Ofeneinbau bis +350 °C (+662 °F) erhältlich Druckstufen Bis zu 1311 bar / 19014,45 psi - abhängig vom Material Elektrischer Anschluss Sensor ohne integriertem Messumformer M20 x 1,5 Standard-Kabeleinführung für JM-, SM-Klemmenkastenversionen Optional erhältliche Anschlüsse: ½" NPT oder M25 x 1,5 (nur für SM) oder ¾" NPT (nur für SM) M16 x 1,5 Standard-Kabeleinführung für PM-Klemmenkastenversion Maximale Kabellänge zum RHE-Fernübertrager 100 m/330 ft. Materialien des Sensorgehäuses Edelstahl 304 (Standard), Edelstahl 316 (optional) Anschlusskasten aus beschichtetem Aluminium, Anschlusskasten aus Edelstahl 316 (optional) Gehäusetyp Schutzart IP 66,
