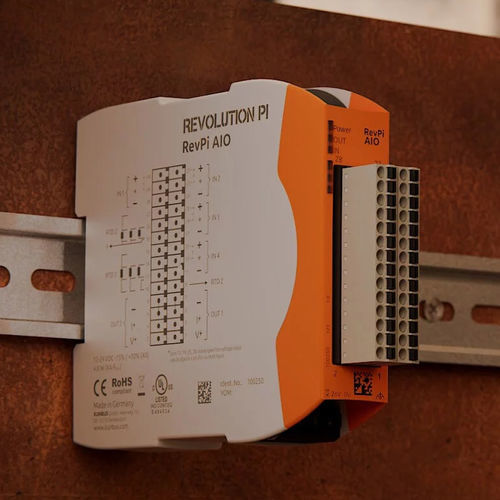

Analoges E/A-Modul RevPi AIO

4 Analogeingänge2 AnalogausgängeSpannung

Neben den drei digitalen I/O-Erweiterungsmodulen gibt es für Revolution Pi auch ein analoges I/O-Modul. Mit dem RevPi AIO lässt sich das Revolution Pi System um 4 analoge Eingänge, 2 analoge Ausgänge und 2 RTD Kanäle erweitern. Das analoge Erweiterungsmodul besitzt wie alle I/O-Module einen 28-poligen Steckverbinder an der Frontseite. Die Eingänge, Ausgänge und RTD-Eingänge sind voneinander und gegenüber dem Logikteil galvanisch getrennt. Das RevPi AIO ist gemäß der Norm EN 61131-2 gegen Störungen geschützt und kann bei -30 °C bis +55 °C Umgebungstemperatur betrieben werden. Zudem besitzt das analoge I/O-Modul eine UL-Zertifizierung (UL-File-Nr. E494534). Der RevPi AIO verfügt über 4 analogen Eingänge. Es lassen sich dadurch Sensoren, wie zum Beispiel Näherungs- oder Füllstandsensoren mit Analogausgängen an das Revolution Pi System anschließen. Die Eingänge können jeweils auf folgende Spannungsmessbereiche bzw. Stromeingangsbereiche eingestellt werden: Spannungsmessbereiche 0 – 5 V 0 – 10 V +/- 5 V +/- 10 V Stromeingangsbereiche 0 – 20 mA 0 – 24 mA +/- 25 mA Der RevPi AIO verfügt über 2 analoge Ausgänge mit 16 Bit Auflösung an denen wahlweise Strom- oder Spannungsaktoren angeschlossen werden können. An den Ausgängen können Aktoren, wie z. B. Frequenzumrichter zur Drehzahlsteuerung angeschlossen werden. Die Ausgänge können jeweils auf folgende Spannungs- bzw. Stromstärke eingestellt werden: Spannungsbereich 0 – 5 V 0 – 10 V +/- 5 V +/- 10 V 0 – 5,5 V 0 – 11 V +/- 5,5 V +/- 11 V Strombereich: 0 – 20 mA 0 – 24 mA
