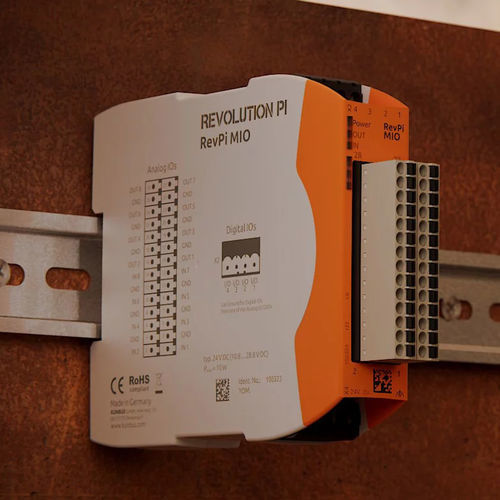

Digitales E/A-Modul RevPi MIO

analog8 Analogeingänge8 Analogausgänge

Zusätzlich zu den reinen digitalen und analogen I/O-Erweiterungsmodulen, gibt es für Revolution Pi auch ein I/O-Modul, dass neben analogen Ein-/Ausgängen auch noch digitale Ein-/Ausgänge besitzt. Mit dem RevPi MIO lässt sich das Revolution Pi System um 8 analoge Eingänge, 8 analoge Ausgänge und 4 digitale Kanäle erweitern, die sich per Software entweder als digitale Eingänge oder digitale Ausgänge individuell konfigurieren lassen. Das RevPi MIO ist wie alle I/O-Module gemäß der Norm EN 61131-2 gegen Störungen geschützt und kann bei -20 °C bis +55 °C Umgebungstemperatur betrieben werden. Die 8 analogen Eingänge und 8 analogen Ausgänge können über die 28-polige Klemmleiste an der Frontseite des Moduls angeschlossen werden. Sowohl die Eingänge als auch die Ausgänge arbeiten mit 0 – 10 V. Variable Schaltschwellen ermöglichen es, dass sich die analogen Eingänge wie digitale Eingänge verhalten. Die Schaltschwellen können für jeden Kanal festlegt werden. Jeder analoge Eingang ist hochohmig mit einem 100-kΩ-Eingangswiderstand ausgeführt und besitzt einen Hardwarefilter mit einer Grenzfrequenz von 1,5 kHz. Zusätzlich ist jeder Eingang mit einer Schutzdiode gegen ESD-Impulse abgesichert. Auch die analogen Ausgänge können so konfiguriert werden, dass sie eine konstante, vordefinierte Spannung ausgeben. Dadurch ist es möglich, die analogen Ausgänge wie digitale Ausgänge einzusetzen und Logikpegel bis 10 V zu verwenden. Zusätzlich zu seinen analogen Ein- bzw. Ausgängen, besitzt das RevPi MIO auch noch über 4 digitale Kanäle. Jeder Kanal lässt sich über das Revolution Pi Konfigurationstool PiCtory entweder als digitaler Eingang oder digitaler Ausgang konfigurieren.
